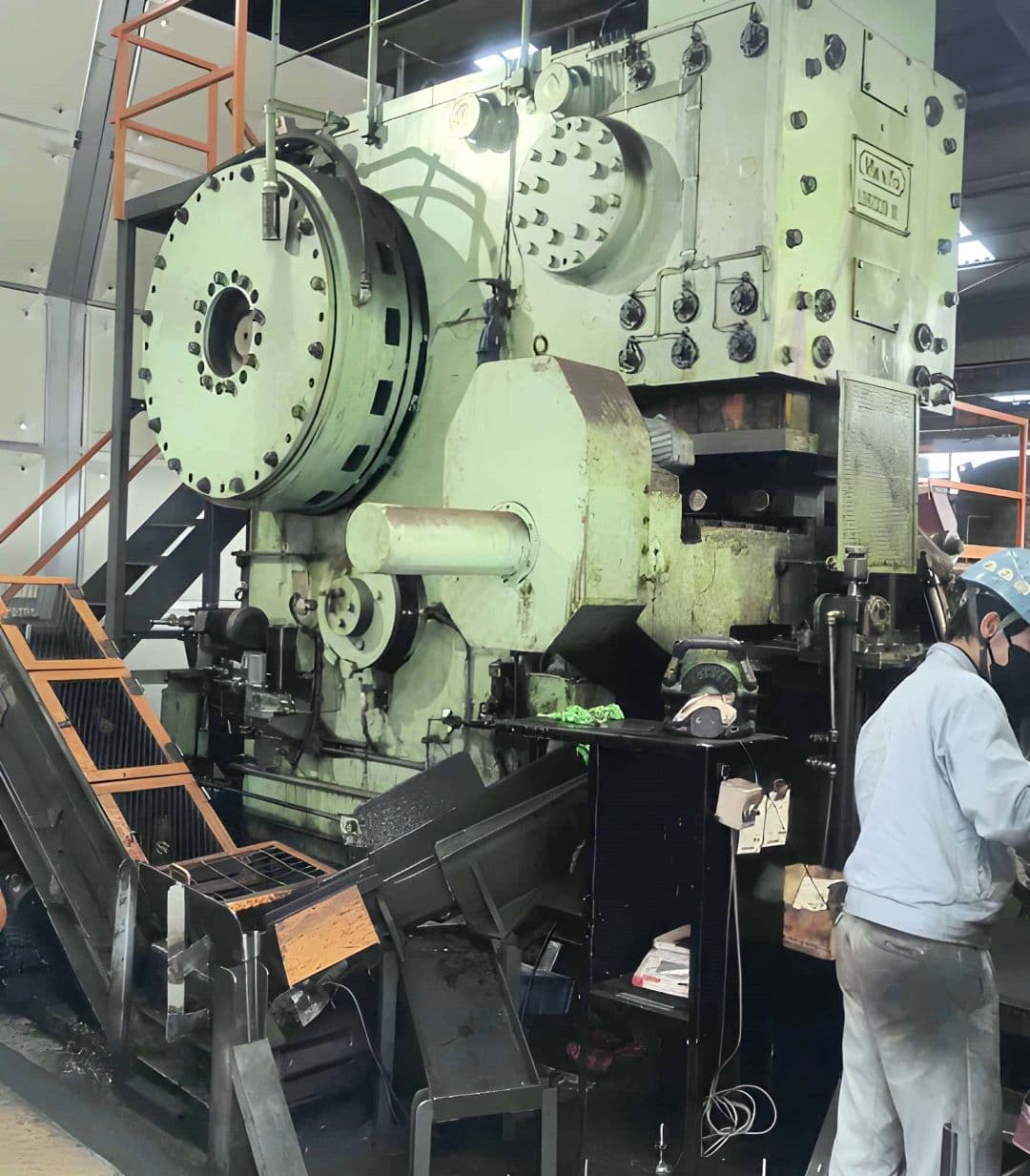

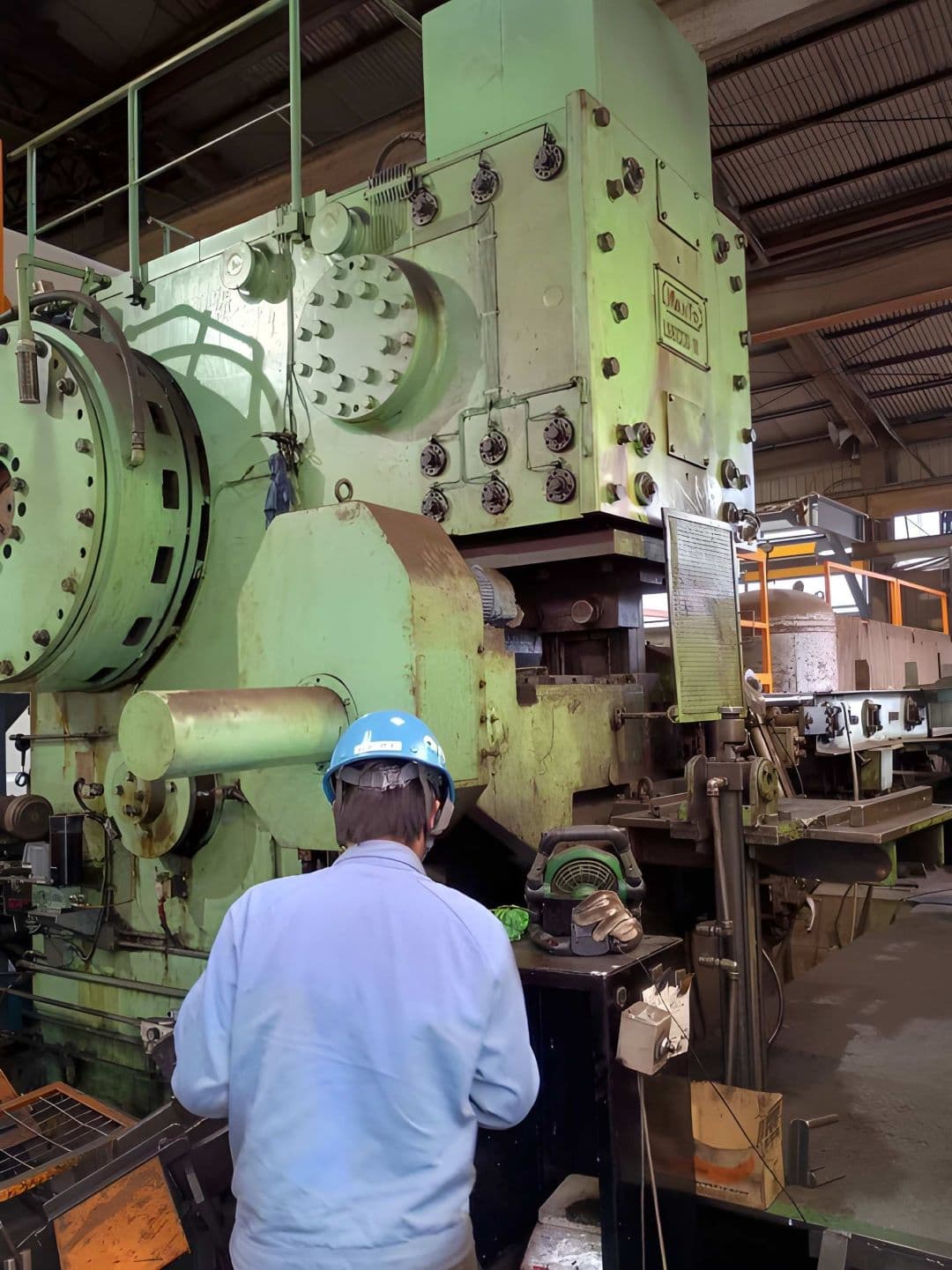

Cisaille à billettes Manyo LBS1000 - 1000 tonne
Manyo LBS1000 cisaille à billettes - description
Spécifications techniques Manyo LBS1000 (ID:76452)
| Type | Billet shear |
|---|---|
| Manufacturer | Manyo |
| Model | LBS1000 |
| Year of manufacture | 1985 |
| Capacity | 1000 ton |
| Stroke | 140 mm |
| SPM | 35 |
| Clutch | Air friction type |
| Brake | Air friction disc |
| Main Motor | 75 kW × 6P |
| Required Air Pressure | 5-6 kg/cm² |
| Total Machine Weight | 65 ton |
| Cutting Die Specifications | |
| Cutting Method | Shearing type |
| Cutting Shape | Upper blade / lower blade |
| Cutting Diameter (max) | 140 mm |
| Cutting Length (max) | 400 mm |
| Cutting Length (min) | 125 mm |
| Ejector | 1.5 kW × 4P x 1/20 |
| Feeding Device Specifications | |
| Model | LAF–1000 |
| Feed Speed | 130 pieces/min (≈ 20 m/min) |
| Feed Drive Motor | 3.7 kW × 4P |
| Feed Reduction Ratio | 1/20 |
| Feed Length | 1500 mm |
| Material Table Dimensions (H × W × L) | 1100 x 3050 x 5000 mm |
| Material Table Load Capacity (max) | 20 ton |
| Required Air Pressure | 5–6 kg/cm |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Cisaille à billettes Manyo - procédés et opérations technologiques
| Cisaillement | Le métal est coupé le long d'une ligne droite par l'action de cisaillement des arêtes de coupe. Le procédé est rapide, ne nécessite ni chauffage ni outillage complexe. Utilisé pour découper des tôles et des bandes en flans avant l'estampage ultérieur. |
|---|
