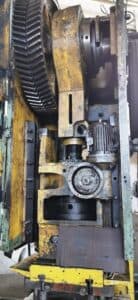

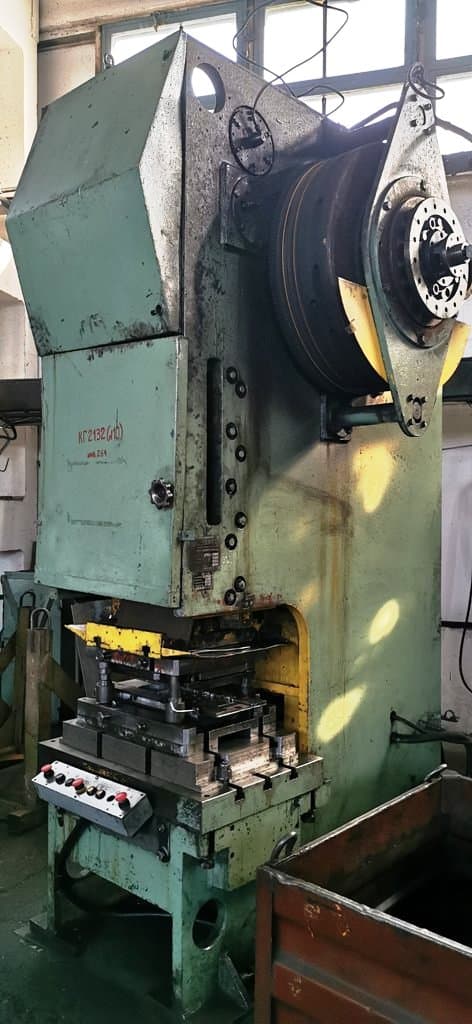

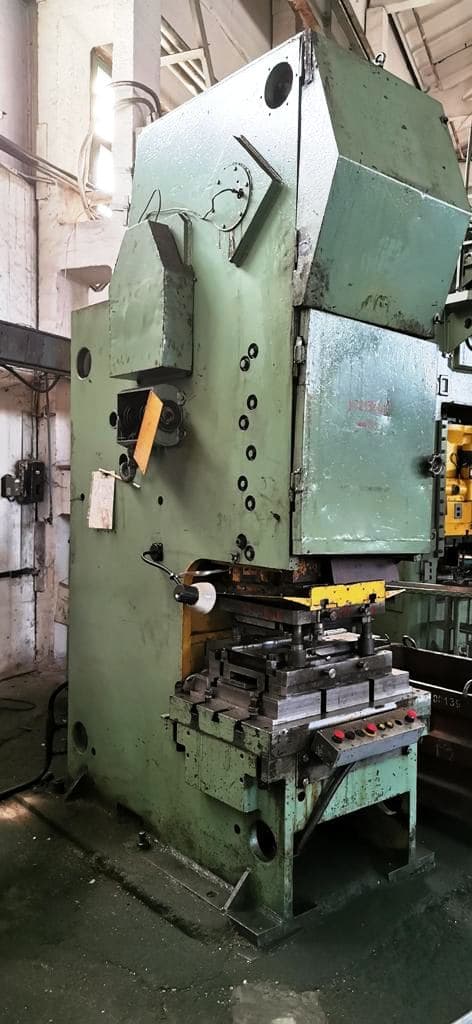

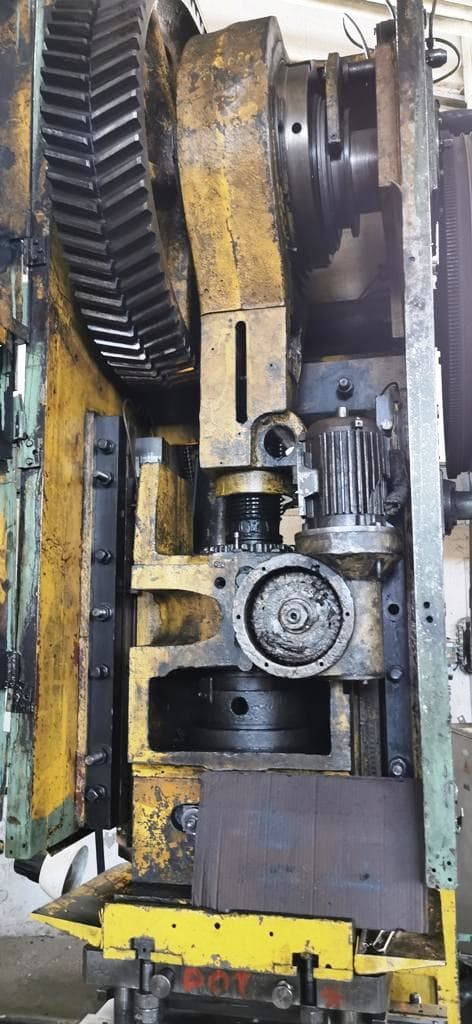

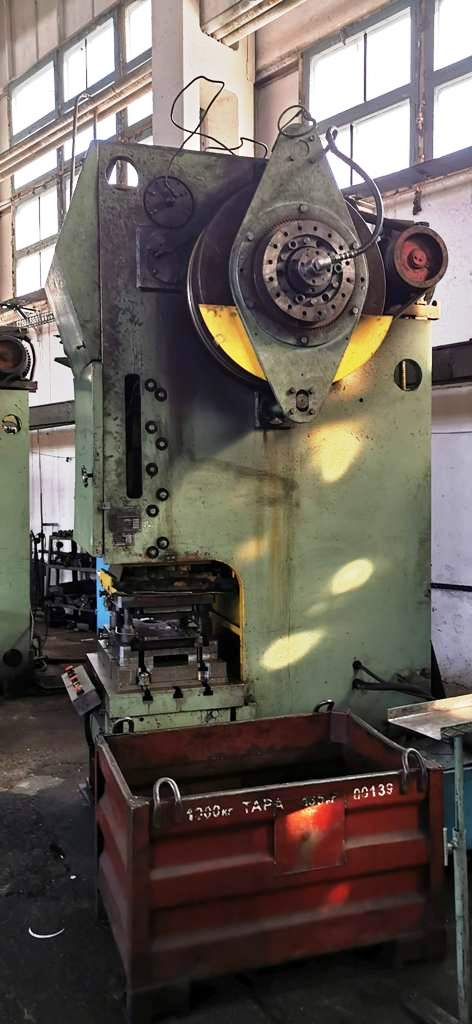

Presse à col de cygne KarpatPressMash KG2132 - 160 tonne
KarpatPressMash KG2132 presse à col de cygne - description
Spécifications techniques KarpatPressMash KG2132 (ID:75591)
| Type | C-type press |
|---|---|
| Manufacturer | KarpatPressMash |
| Model | KG2132 |
| Nominal effort | 160 ton |
| Max. slide stroke | 160…25 mm |
| Number of continuous slide strokes | 71 1/min |
| Number of single slide strokes | 28 1/min |
| Table dimensions | 1000 х 670 mm |
| Dimensions of the opening in the table | 480 х 320 mm |
| Diameter of the opening in the table | 420 mm |
| Max. distance between table and slide in its lower position — closed press height | 480 mm |
| Distance between rod axis and bed | 360 mm |

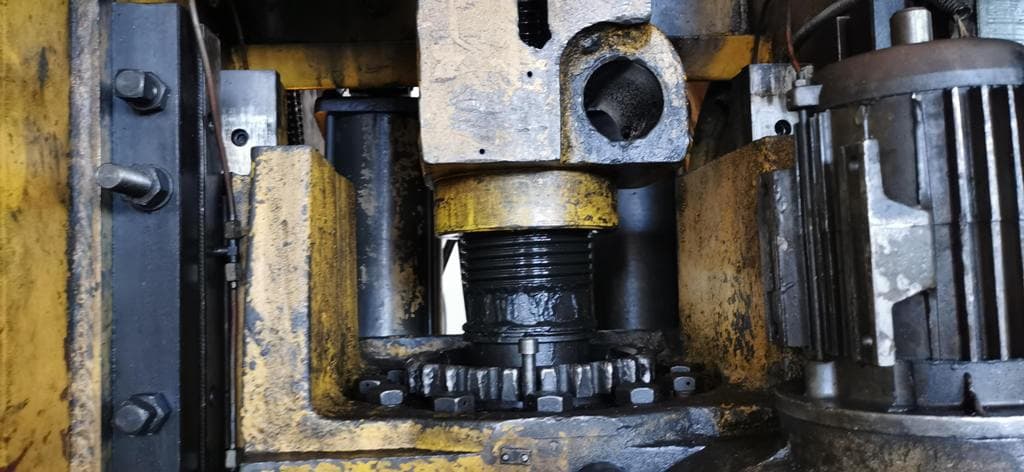

| Distance adjustment between table and slide | 120 mm |
| Distance between bed columns in daylight | 480 mm |
| Bolster plate thickness | 110 mm |
| Max. stroke of ejector in the slide | 65 mm |
| Height of the table above floor | 3700 mm |
| Brake coupling type | U3514 |
| Number of electric motors | 4 |
| Main drive electric motor power | 16 kW |
| Press dimensions (length width height) | 2340 х 2100 х 3700 mm |
| Press weight | 12300 kg |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse à col de cygne KarpatPressMash - procédés et opérations technologiques
| Ébavurage | Lorsqu'une pièce forgée à chaud quitte la matrice, la bavure sort avec elle — du métal en excès comprimé dans l'espace entre les outils. Elle est éliminée sur une presse d'ébavurage, où la pièce passe à travers une matrice et l'arête de coupe enlève tout l'excédent le long du contour. C'est ainsi que la pièce forgée obtient un bord net et une forme précise, prête pour l'étape suivante. |
|---|---|
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Poinçonnage | Le poinçonnage de trous dans la tôle est réalisé dans une matrice : un outil à arêtes vives traverse la pièce, séparant le matériau selon un contour fermé. Le procédé est rapide et précis, ne laissant pas de bavures lorsqu'il est correctement réglé. Utilisé pour produire des trous, des fentes et des découpes dans les pièces en tôle. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
| Pliage | Le pliage donne à un flan de tôle un angle ou une courbure. Le métal est plié dans la matrice sous la force de la presse : les couches extérieures s'étirent, les couches intérieures se compriment et la partie médiane conserve sa longueur d'origine. L'opération permet de produire des pièces de géométrie spécifiée sans modifier l'épaisseur du matériau. |
| Coupage | Séparation du matériau en parties à l'aide d'un outil de coupe. Selon la tâche, la coupe est effectuée sur des presses, des cisailles ou des machines spéciales, séparant la pièce d'une tôle, d'une bande ou d'une barre. L'opération fournit des ébauches de la taille requise pour le formage ultérieur. |
