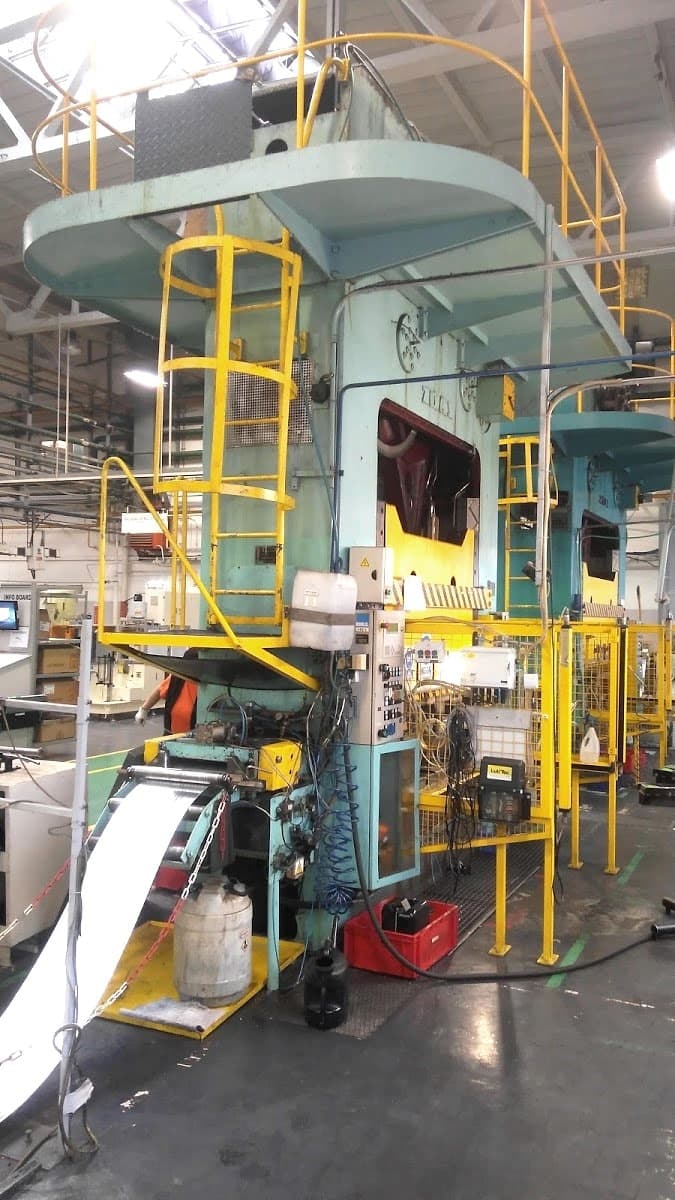

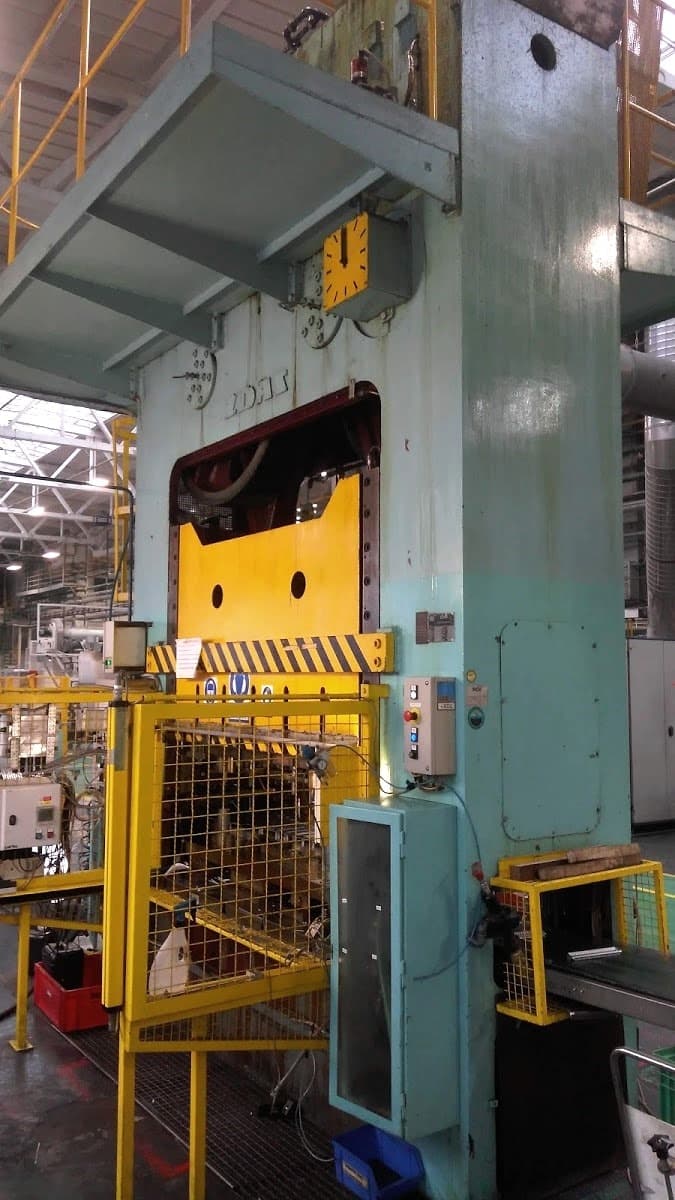

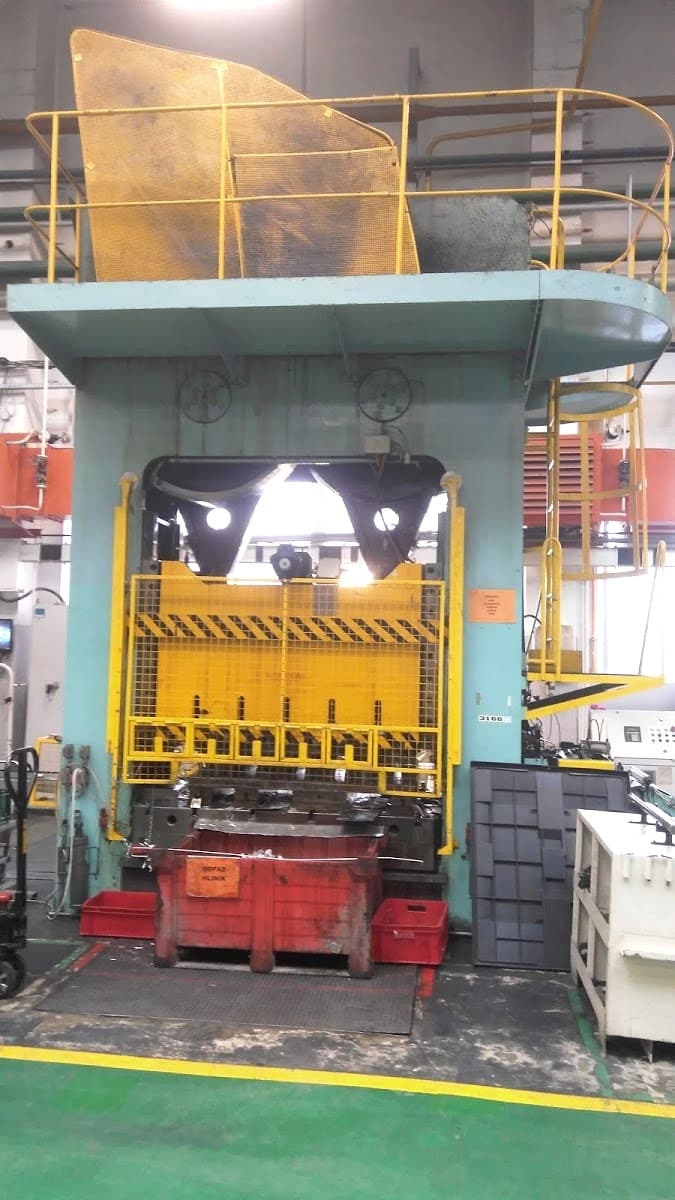

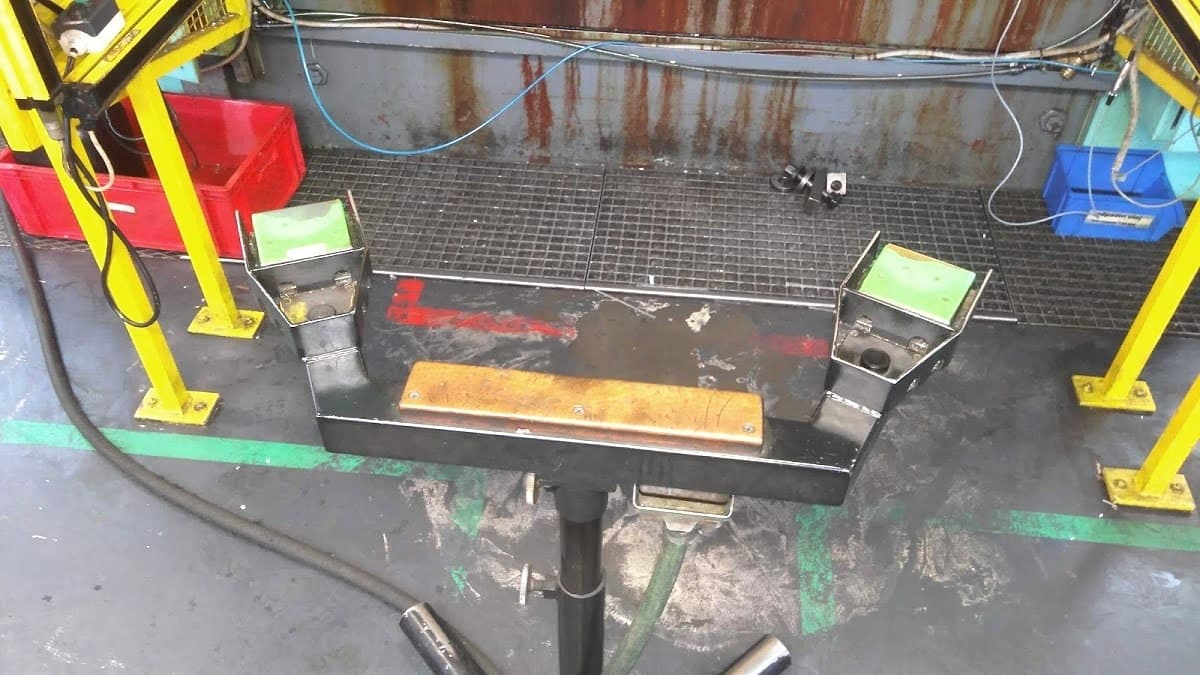

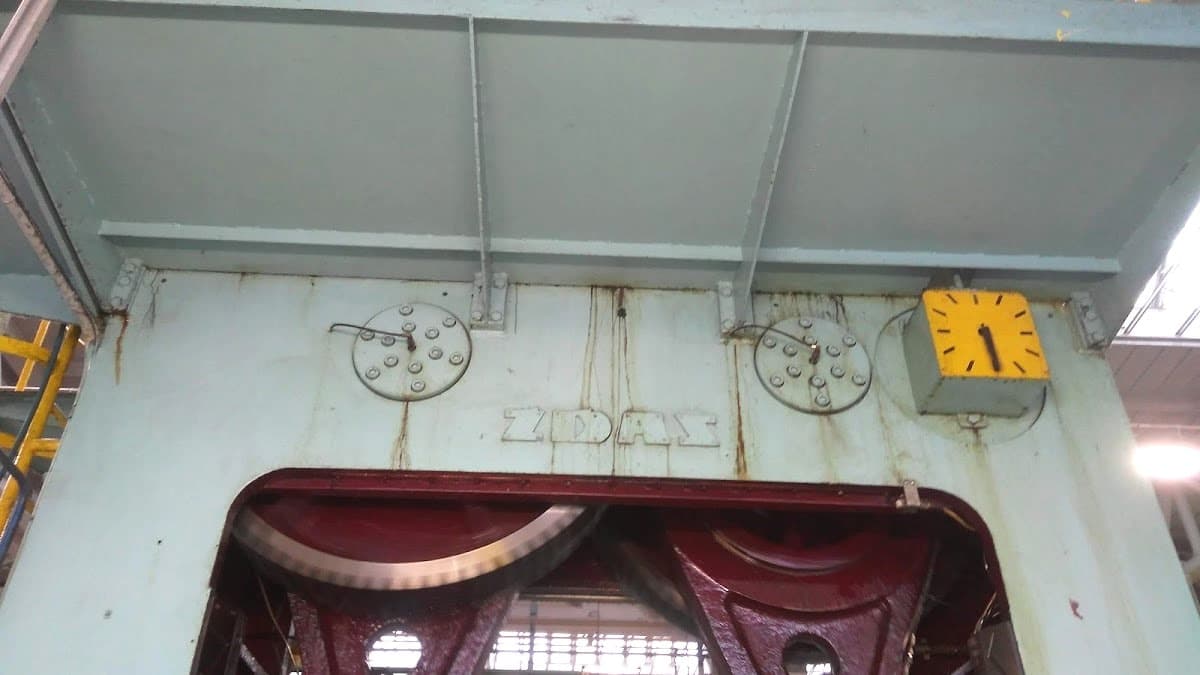

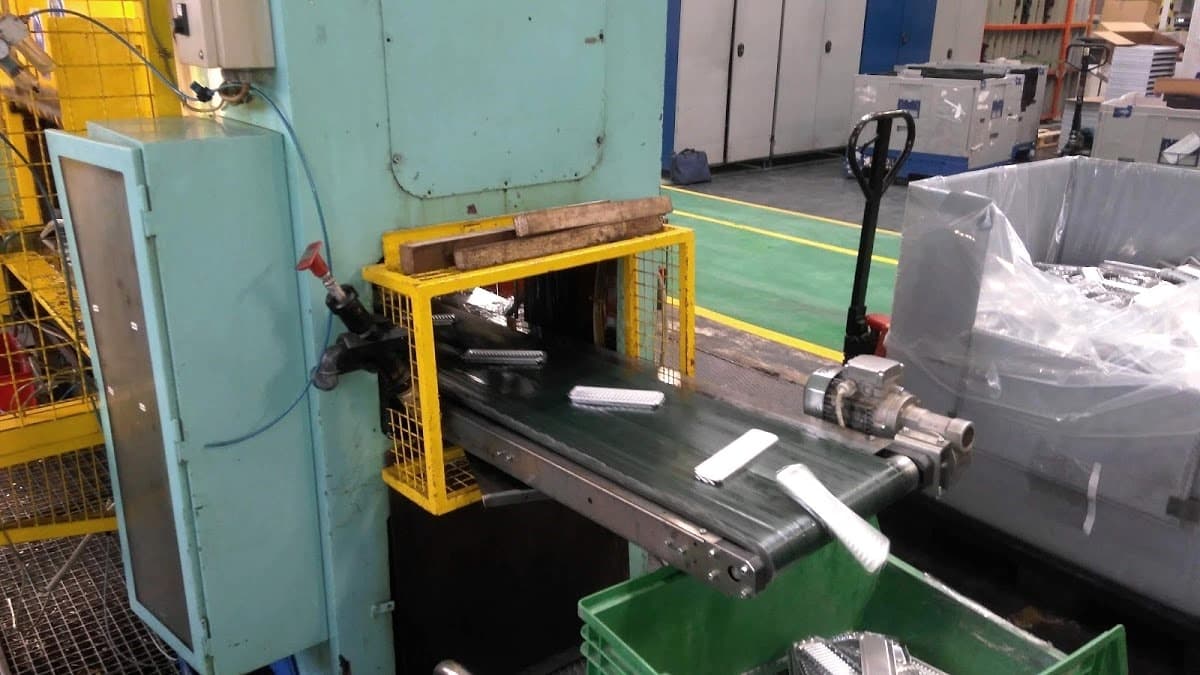

Presse d'estampage Zdas LUD 500 - 500 tonne
Zdas LUD 500 presse d'estampage - description
Spécifications techniques Zdas LUD 500 (ID:75544)
| Type | Stamping press |
|---|---|
| Manufacturer | Zdas |
| Model | LUD 500 |
| Nominal force | 500 ton |
| Dimensions of press clamping plate | 950 x 1998 mm |
| Clamping plate thickness | 160 mm |
| Sink in table | 1750 x 700 mm |
| Clamping surface | 1900 x 870 mm |
| Number of strokes min | 20 |
| Ram adjustment | 130 mm |
| Ram travel | 315 mm |
| Clamped height | 682.5 mm |
| Lower ejector force | 100 ton |
| Top ejector force | 78.4 kN |
| Height of press working surface | 750 mm |
| Output of main motor | 55 kW |
| Floor area of the press | 3200 x 2200 mm |
| Press height | 5500 mm |
| Machine weight | 40100 kg |

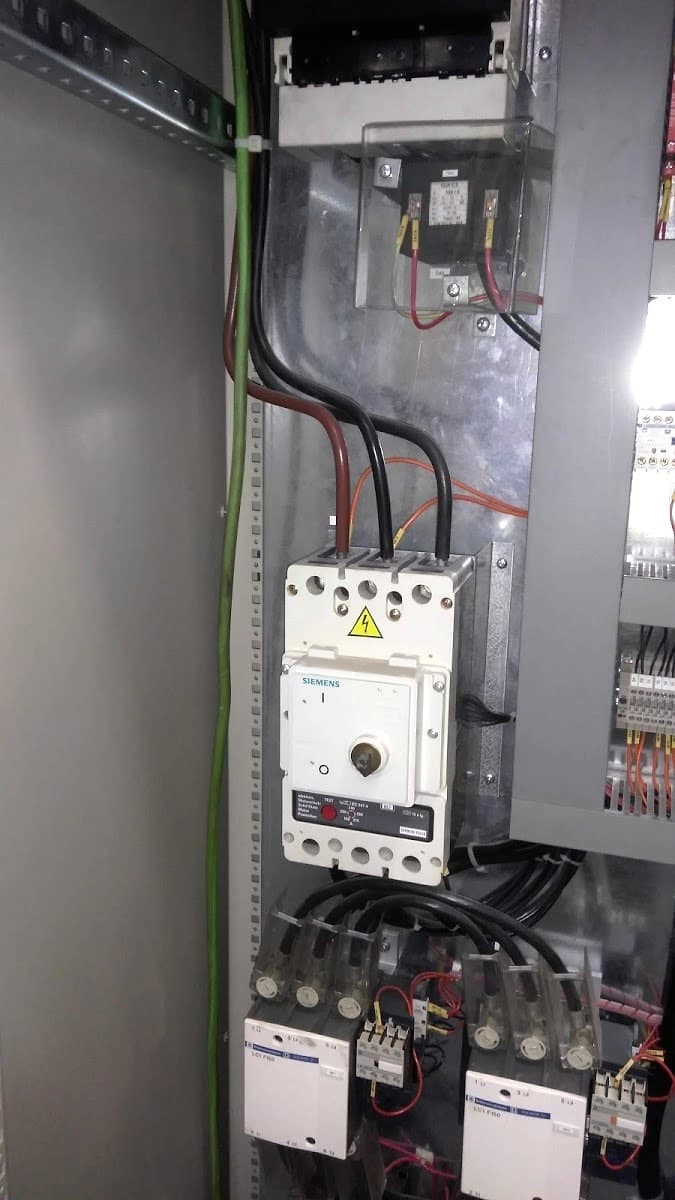

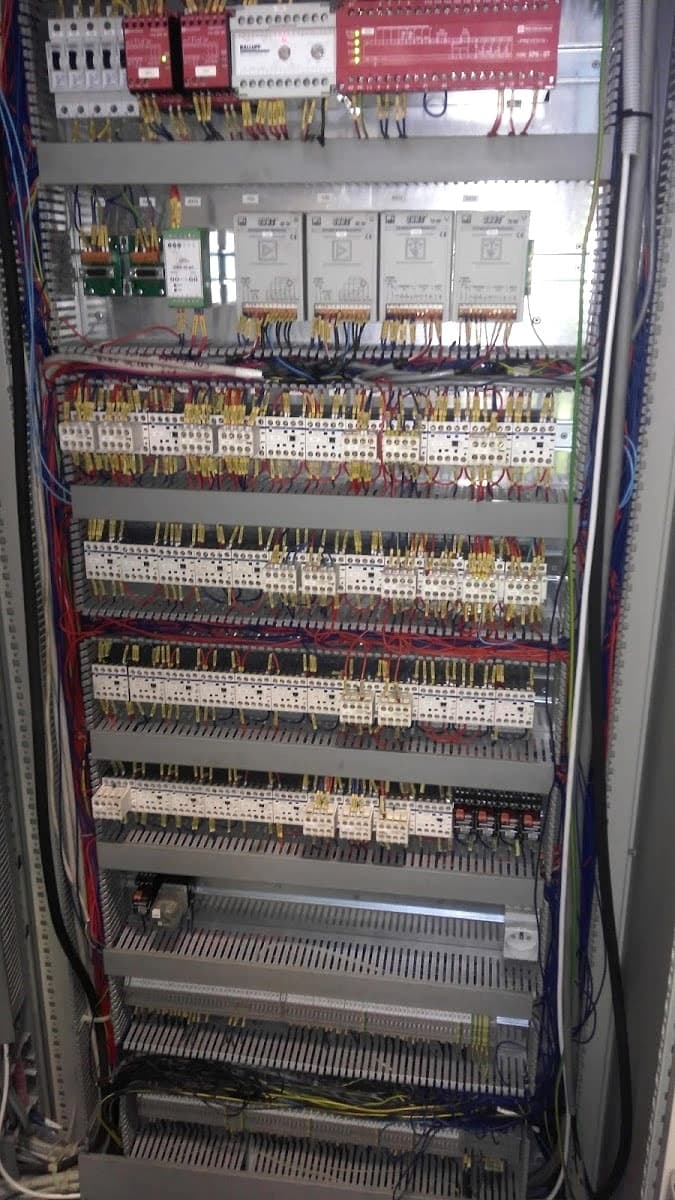

| Switchboard | |
| Dimensions h.w.d | 2250 x 1800 x 600 mm |
| Weight | 280 kg |

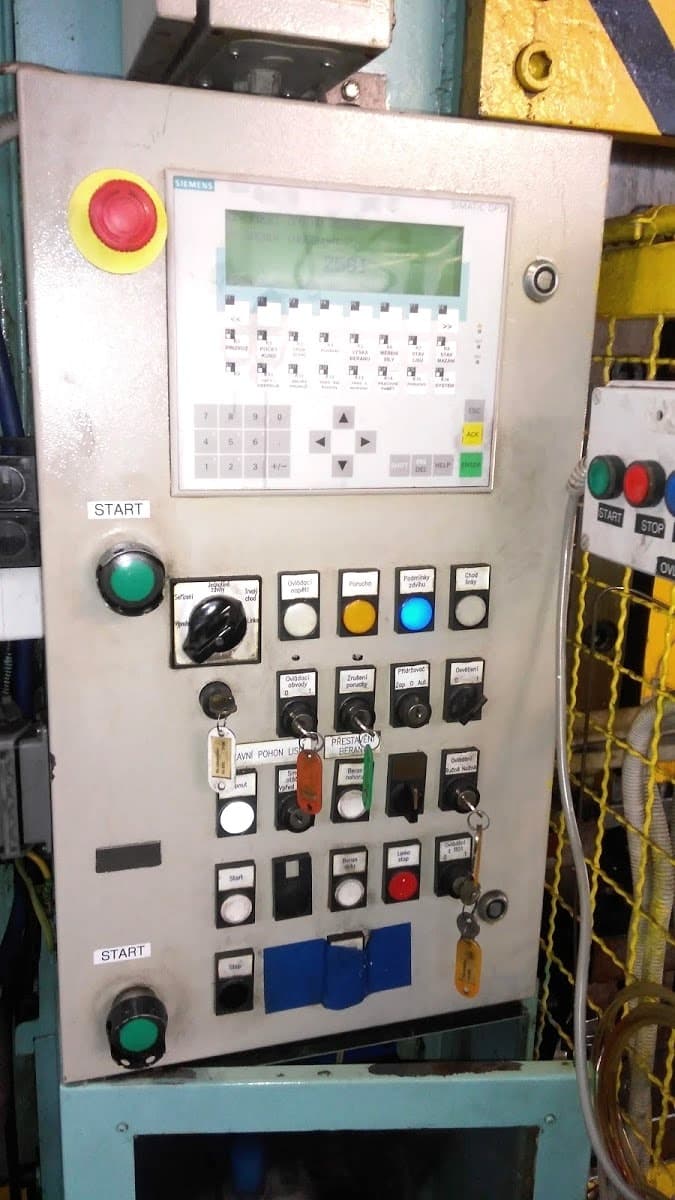

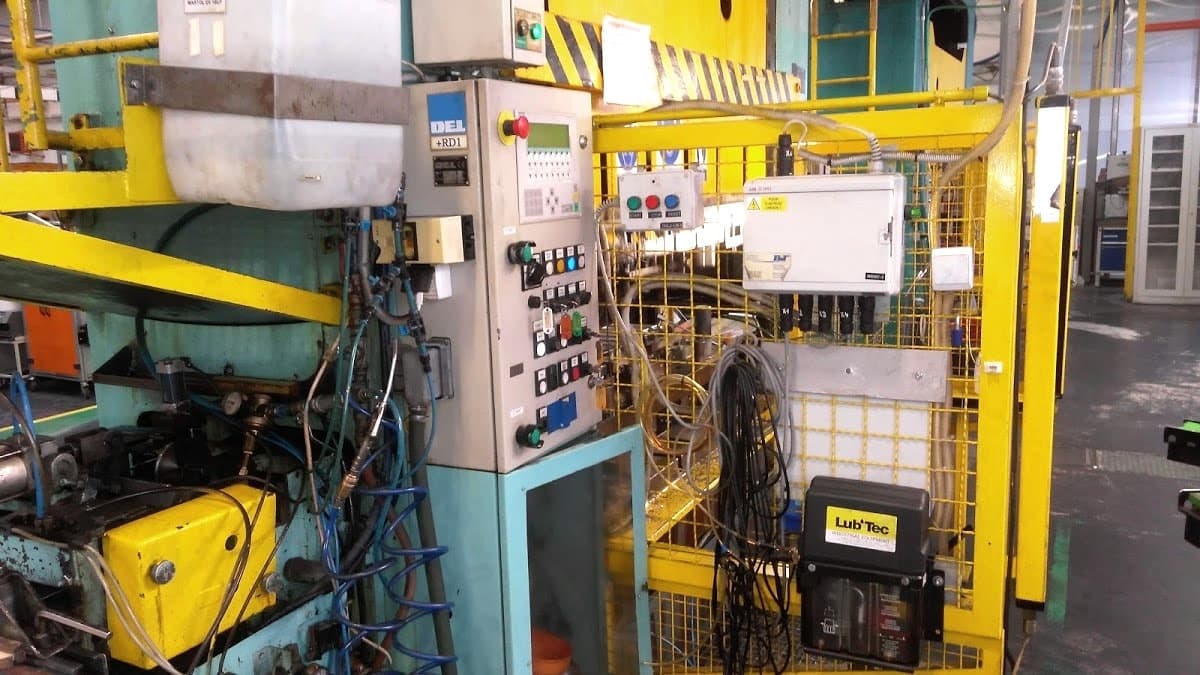

| Dimensions of control stand h.w.d | 1000 x 840 x 630 mm |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse d'estampage Zdas - procédés et opérations technologiques
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
|---|---|
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Poinçonnage | Le poinçonnage de trous dans la tôle est réalisé dans une matrice : un outil à arêtes vives traverse la pièce, séparant le matériau selon un contour fermé. Le procédé est rapide et précis, ne laissant pas de bavures lorsqu'il est correctement réglé. Utilisé pour produire des trous, des fentes et des découpes dans les pièces en tôle. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
| Pliage | Le pliage donne à un flan de tôle un angle ou une courbure. Le métal est plié dans la matrice sous la force de la presse : les couches extérieures s'étirent, les couches intérieures se compriment et la partie médiane conserve sa longueur d'origine. L'opération permet de produire des pièces de géométrie spécifiée sans modifier l'épaisseur du matériau. |
