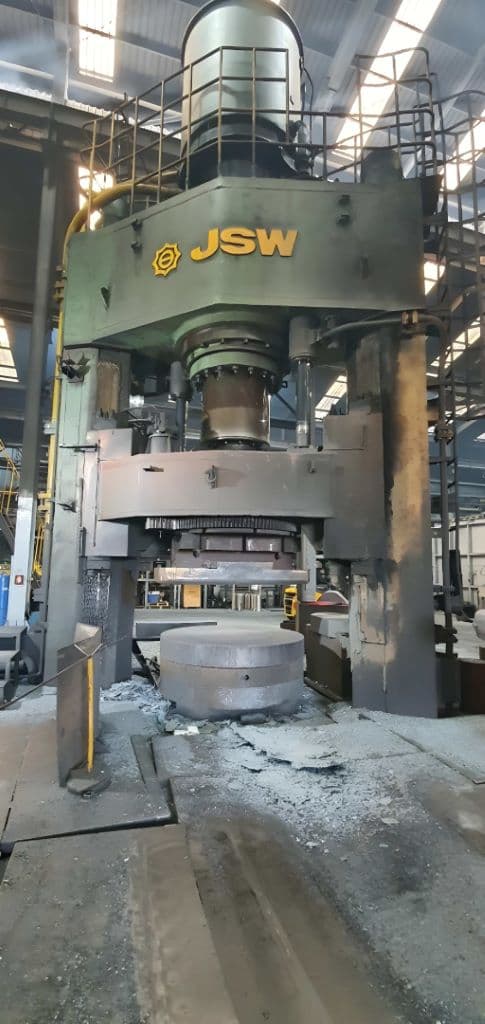

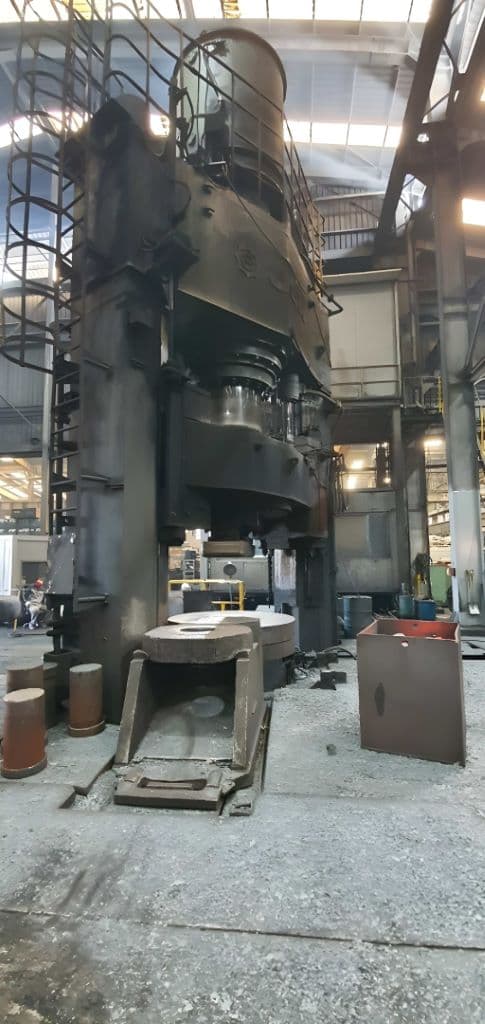

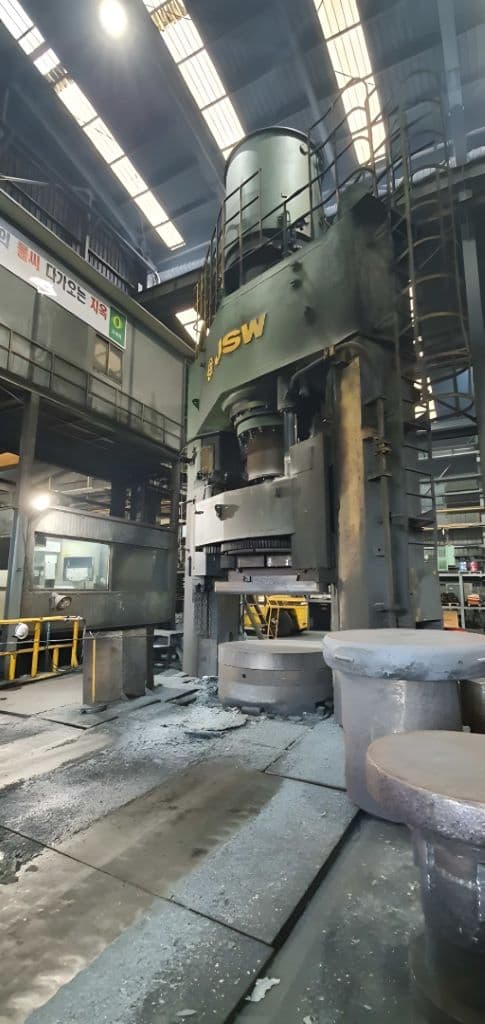

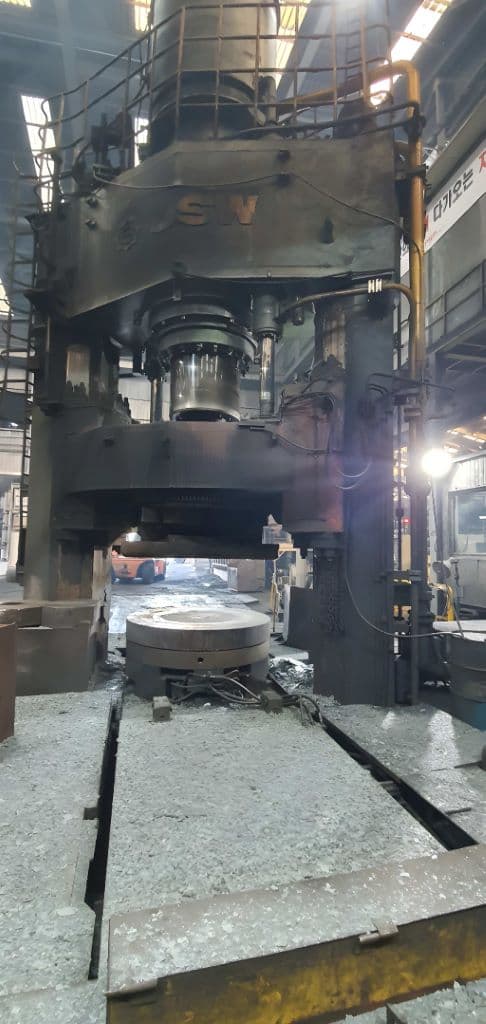

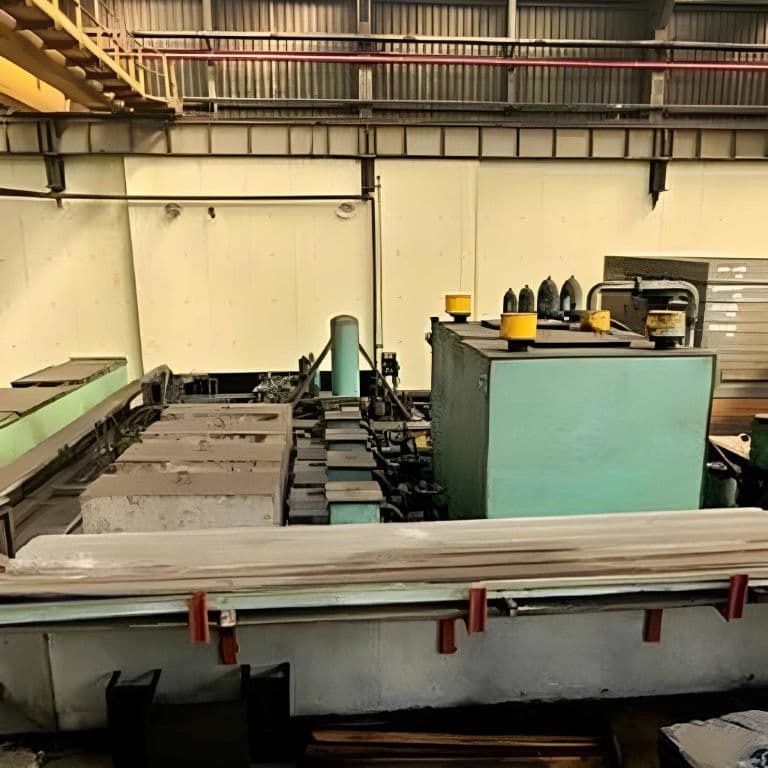

Presse de forgeage en matrice ouverte JSW 2500 MT - 2500 tonne
JSW 2500 MT presse de forgeage en matrice ouverte - description
Spécifications techniques JSW 2500 MT (ID:76449)
| Type | Open die forging press |
|---|---|
| Manufacturer | JSW |
| Model | 2500 MT |
| Year of manufacture | 1987 |
| Year of overhaul | 1999 |
| Press Specifications | |
| Capacity | 2500 tons (300 kg/cm²) |
| Upsetting Force at Static Working Pressure | 25 MN (234 bar) |
| Stroke | 1000 mm |
| Press Daylight | 2489 mm |
| Distance Between Side Flame | 1549 mm |
| Number of Pull Back Cylinder | 1 |
| Allowable Eccentric Load at 25 MN | 200 mm radius |
| Forging Tolerance Measure on Hot Workpiece | ±1 mm |
| Die Table Area (Width x Length x Stroke) | 1400 x 3365 x 1500 mm |
| Press Speeds | |
| Forging & Upsetting at 25 MN | 58 mm/sec |
| Advance Speed, Fast/Slow | 250/10 mm/sec |
| Die Table Slide Forward, Fast/Slow | 250/5 mm/sec |
| Press Forces | |
| Forging & Upsetting at 234 bar | 25 MN (2500 tons) |
| Return at 234 bar | 3.5 MN (350 tons) |
| Table Shift at 234 bar (Forward) | 0.6 MN (60 tons) |
| Table Shift at 234 bar (Back) | 0.4 MN (40 tons) |

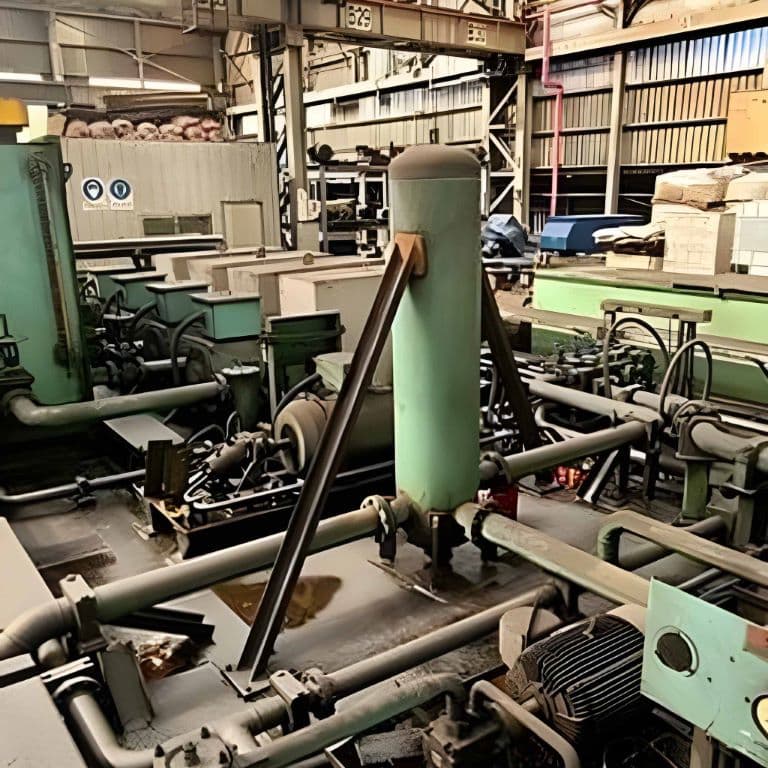

| Hydraulic Pumps (Main) | |
| Type | Axial Piston Pump |
| Quantity | 4 sets |
| Pressure Rate | 400 bar |
| Working Pressure | 350 bar |
| Model | Rexroth (A2F500, A2F125) |
| Total Flow | 2500 ℓ/min (315 bar) |
| Electric Main Motors | |
| 4 sets | 300 KW, 6P, 3300 volt, 60 Hz, IP54, F class, Single end shaft |
| Total Electric Power Supply | 1377 KW |

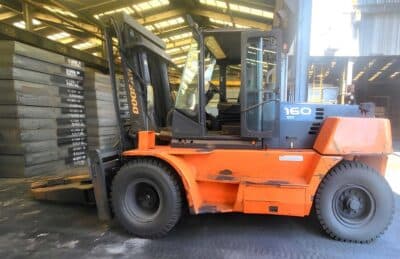

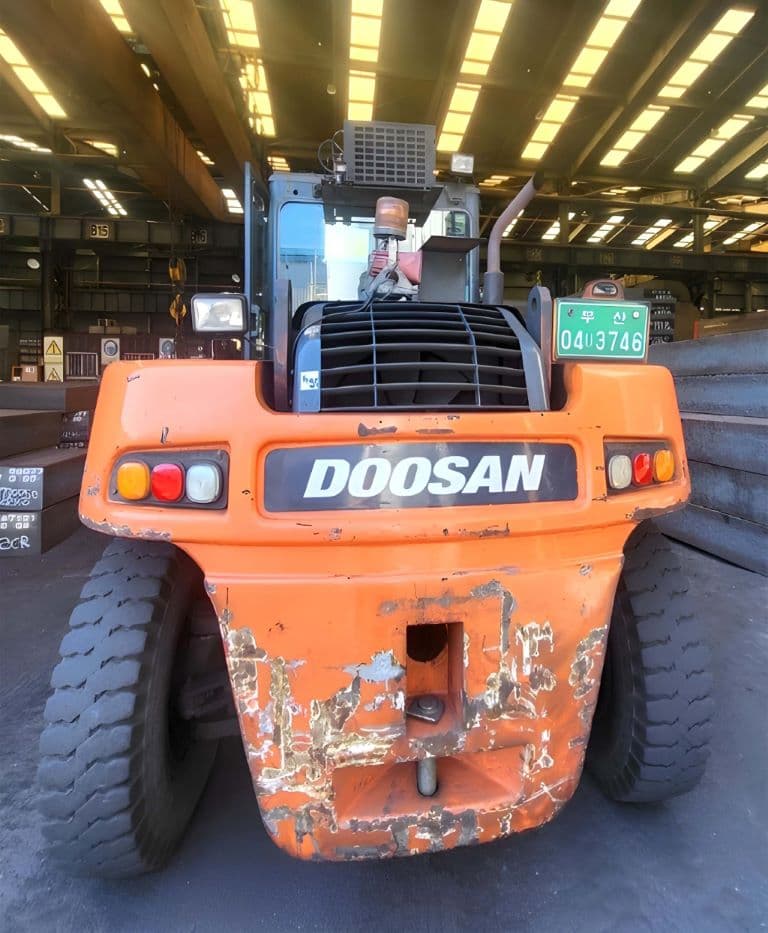

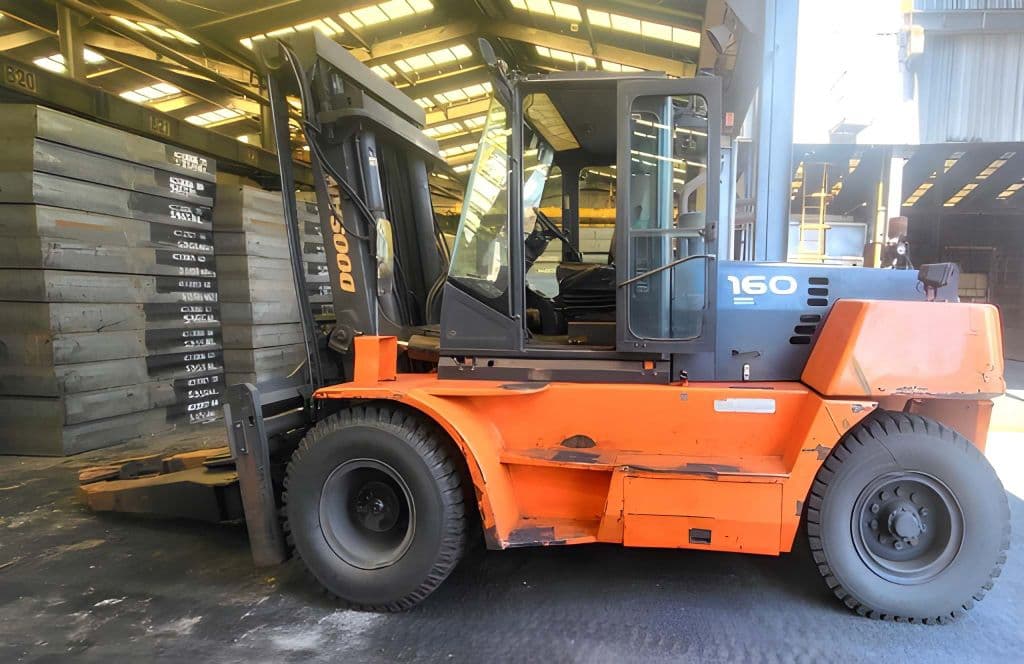

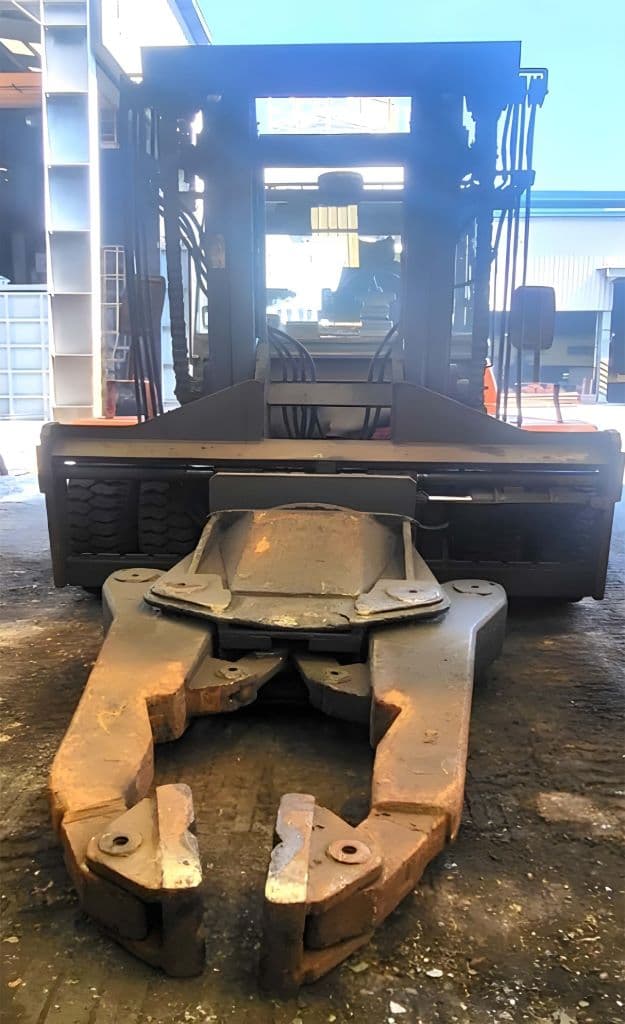

| Forklift Manipulator | |
| Type | Used Doosan or Daewoo 16 (15) Ton Forklift Type Manipulator |
| Model | D160S-5 |
| Year of Manufacture | 2007 |
| Actual Loading Capacity | 5 Ton |
| Length | 6065 mm |
| Width | 2490 mm |
| Height | 3170 mm |
| Gross Weight | 18.9 tons |
| Driving Type | Self-propelled (Tire Type) |
| Rated Power | 160/2100 PS/RPM |
| Number of Cylinders | 6 |
| Fuel Type | Diesel |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse de forgeage en matrice ouverte JSW - procédés et opérations technologiques
| Forgeage | Procédé de déformation plastique du métal, dans lequel la pièce change de forme sous l'effet de coups ou d'une pression statique. Lors du forgeage, la structure du métal se densifie, les hétérogénéités internes sont éliminées et les propriétés mécaniques du matériau sont améliorées. En conséquence, les produits forgés se distinguent par une grande résistance et une grande fiabilité en fonctionnement sous charges importantes. Le forgeage est utilisé à la fois pour produire des pièces finies et pour préparer des ébauches destinées à un estampage ultérieur. |
|---|---|
| Forgeage à chaud | Le forgeage à chaud est un procédé de formage du métal sous pression à températures élevées. Le chauffage réduit la résistance à la déformation du matériau, lui permettant de s'écouler plus facilement dans la cavité de la matrice. Le procédé assure une productivité élevée et la possibilité de former des formes complexes. Utilisé pour la fabrication de pièces forgées en acier et en alliages en production en série et en grande série. |
| Open-die forging | Le métal est déformé entre des outils plats ou profilés sans restriction latérale, permettant un écoulement libre dans toutes les directions. La pièce est progressivement formée par des coups répétés ou des courses de presse, l'opérateur contrôlant sa position entre chaque étape. Cette méthode est utilisée pour produire de grandes pièces forgées telles que des arbres, des disques et des bagues, où une structure interne affinée est essentielle. |
| Préformage | Le préformage prépare la pièce à l'opération principale d'estampage en lui donnant une forme approximative de la future pièce. Le métal est réparti dans la matrice pour faciliter le remplissage final et réduire l'usure de l'outil. Cette étape intermédiaire améliore la précision et la qualité du produit fini. |
| Perçage | Le perçage forme un trou dans une pièce massive en enfonçant un outil à travers le matériau sans l'enlever. Le métal est déplacé latéralement, créant une ouverture traversante ou borgne tout en préservant la structure autour. L'opération est réalisée sur des presses et est utilisée dans la production de pièces creuses telles que des douilles, des bagues et des arbres. |
