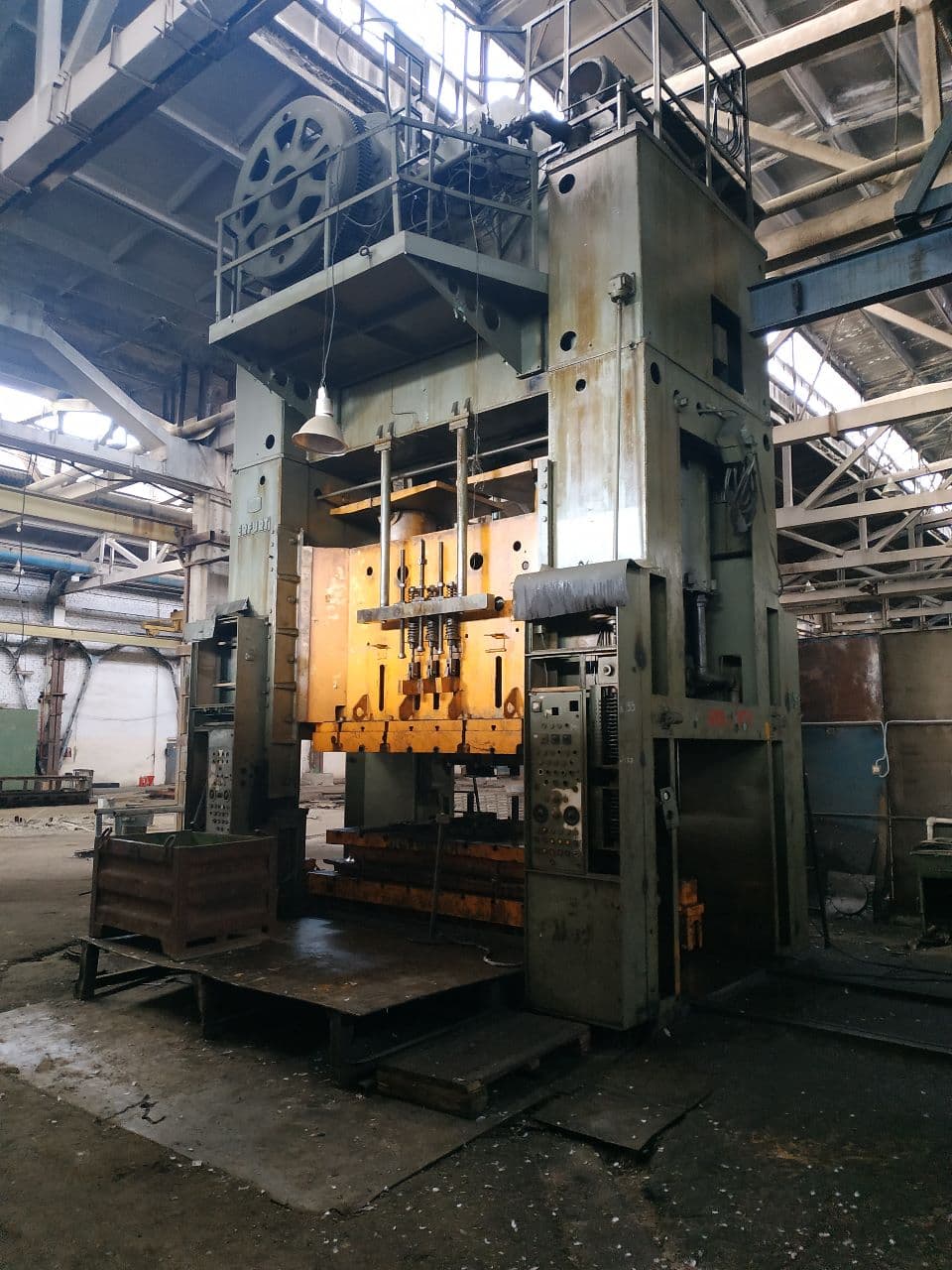

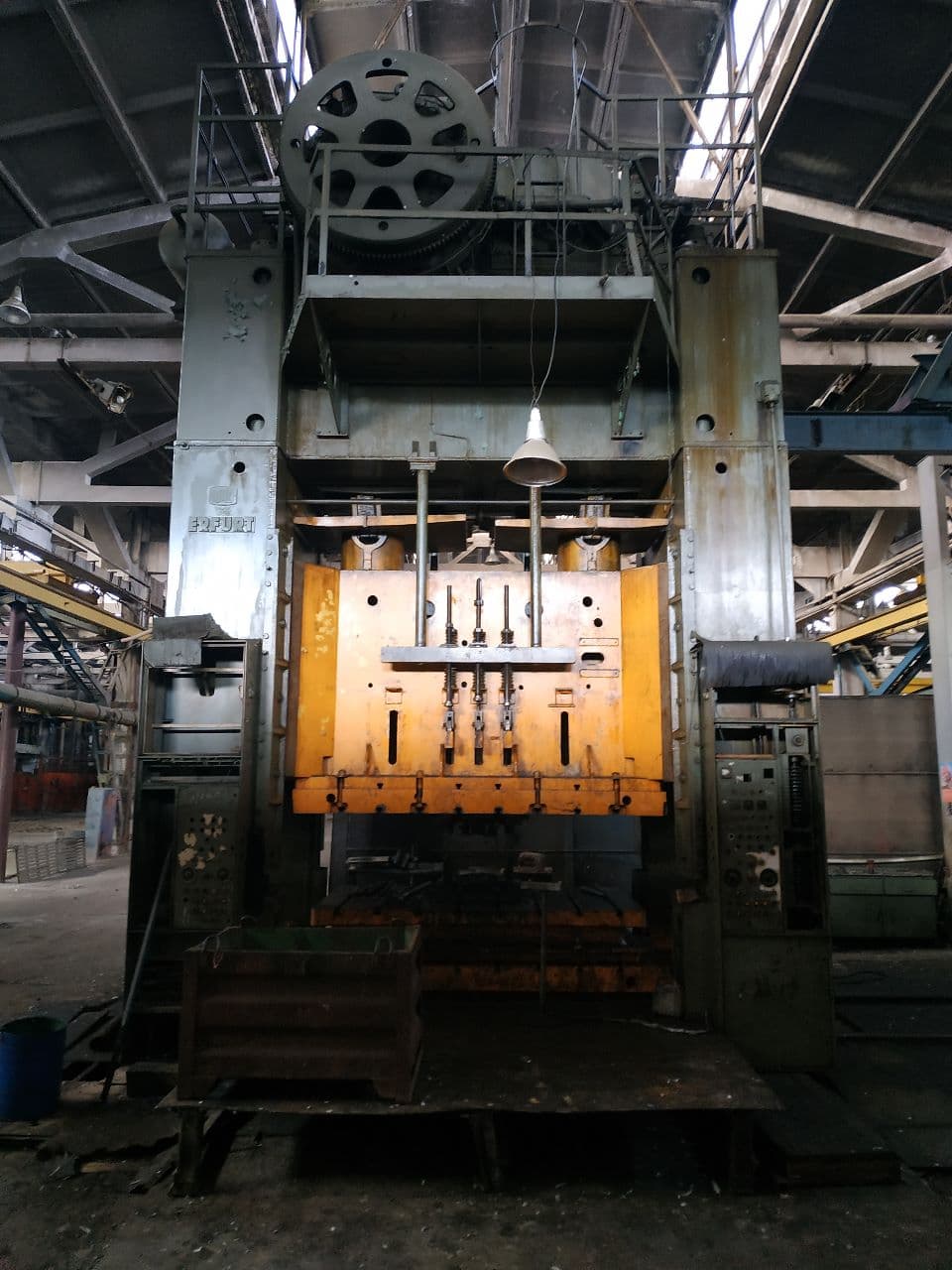

Presse mécanique Erfurt PKZZ IV 500.1 TS - 500 tonne
Erfurt PKZZ IV 500.1 TS presse mécanique - description
Spécifications techniques Erfurt PKZZ IV 500.1 TS (ID:76107)
| Type | Mechanical press |
|---|---|
| Manufacturer | Erfurt |
| Model | PKZZ IV 500.1 TS |
| Capacity | 500 ton |
| Strokes per minute | 20 |
| Max distance between table and slider | 1100 mm |
| Slider adjustment | 500 mm |
| Table size | 2800 x 1500 mm |
| Ram dimensions | 2800 x 1500 mm |

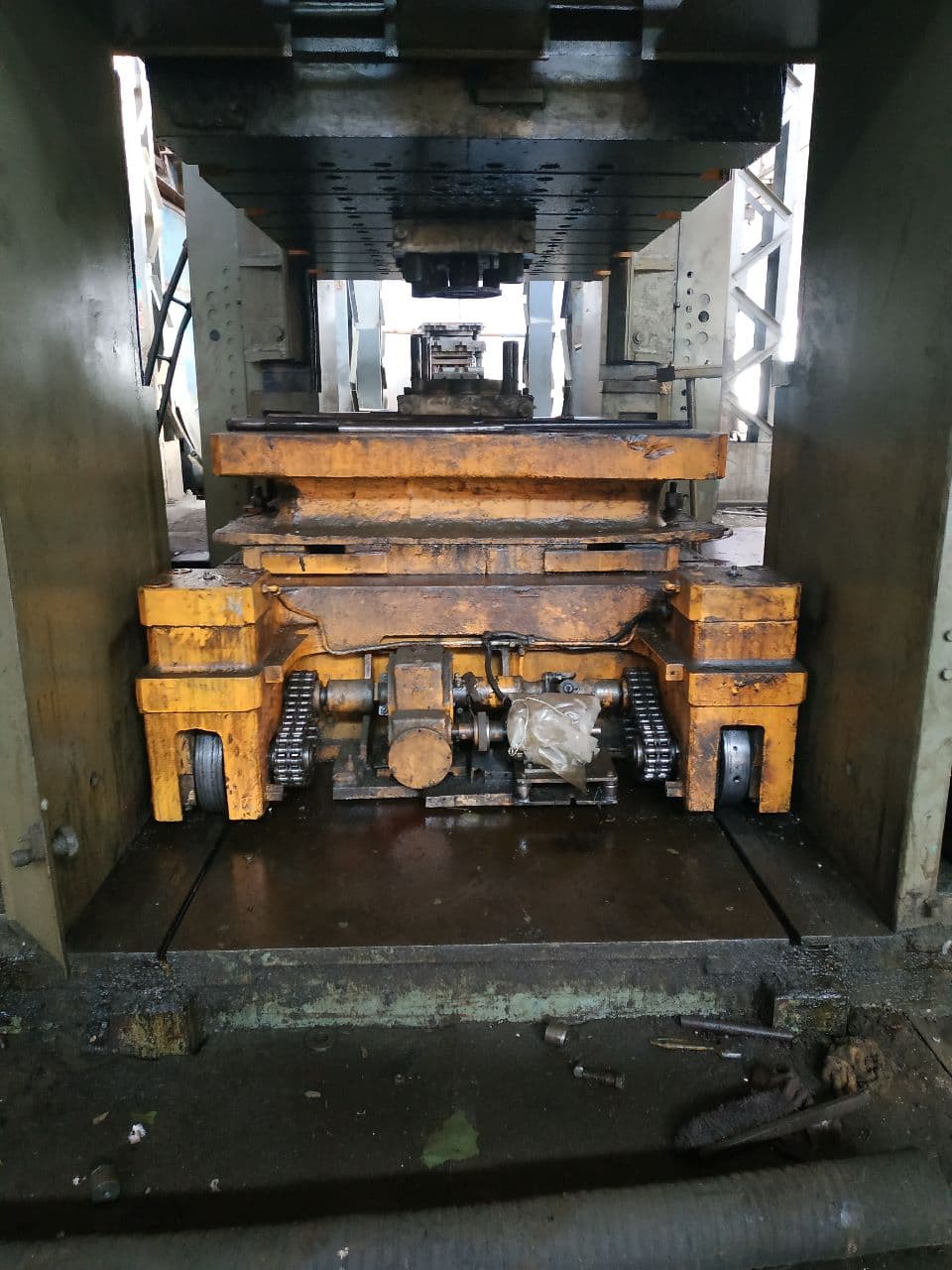

| Cushion capacity | 100 ton |
| Table cushion stroke | 200 mm |

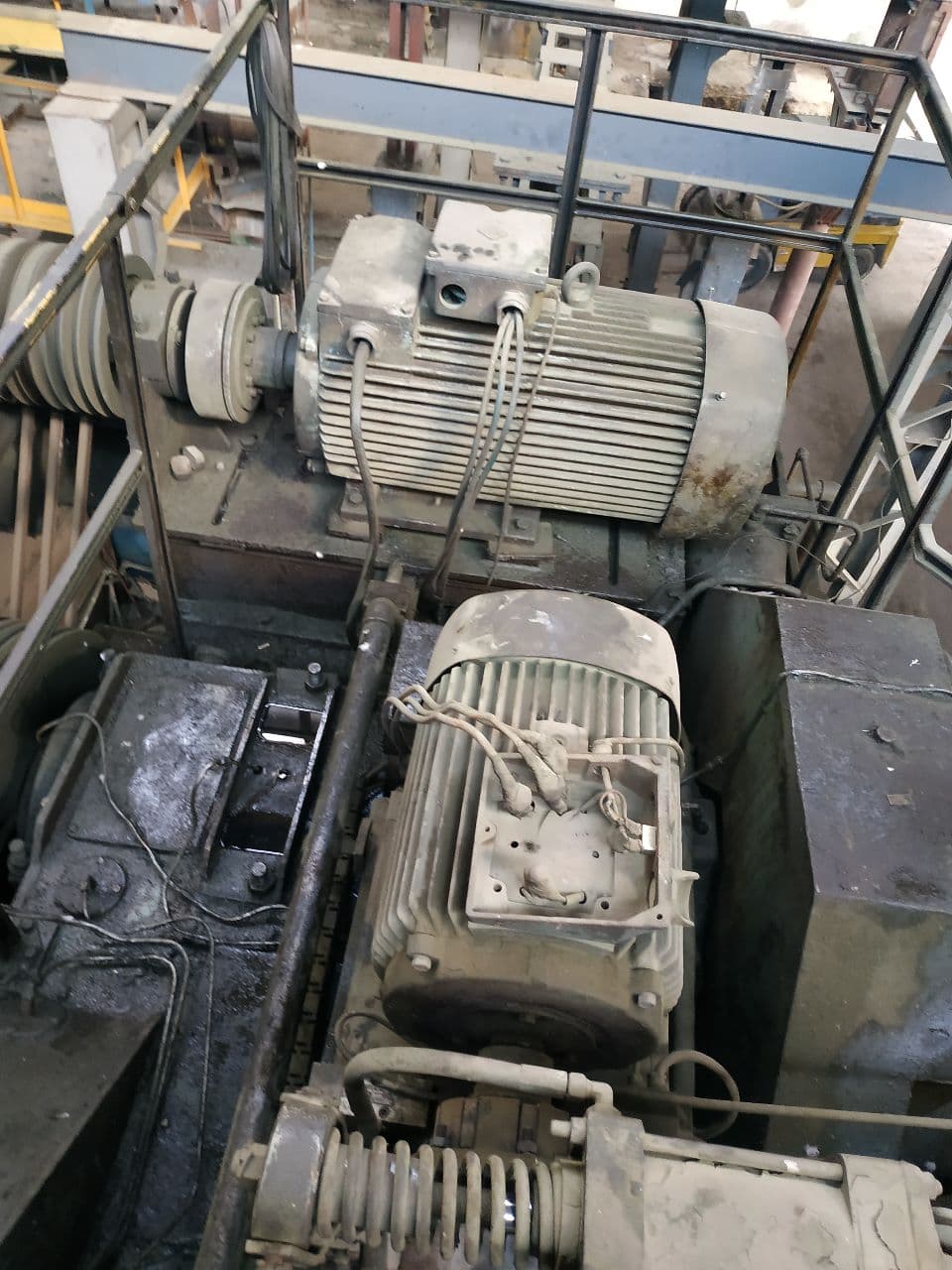

| Motor capacity | 75 kW |
| Press weight approx. | 136000 kg |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse mécanique Erfurt - procédés et opérations technologiques
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
|---|---|
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
