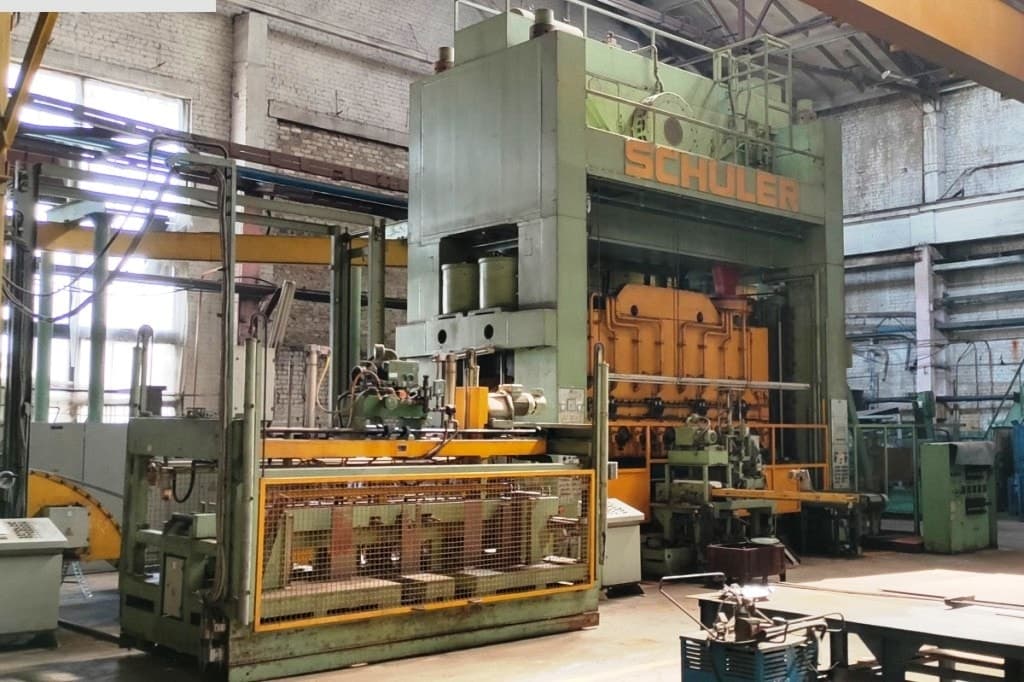

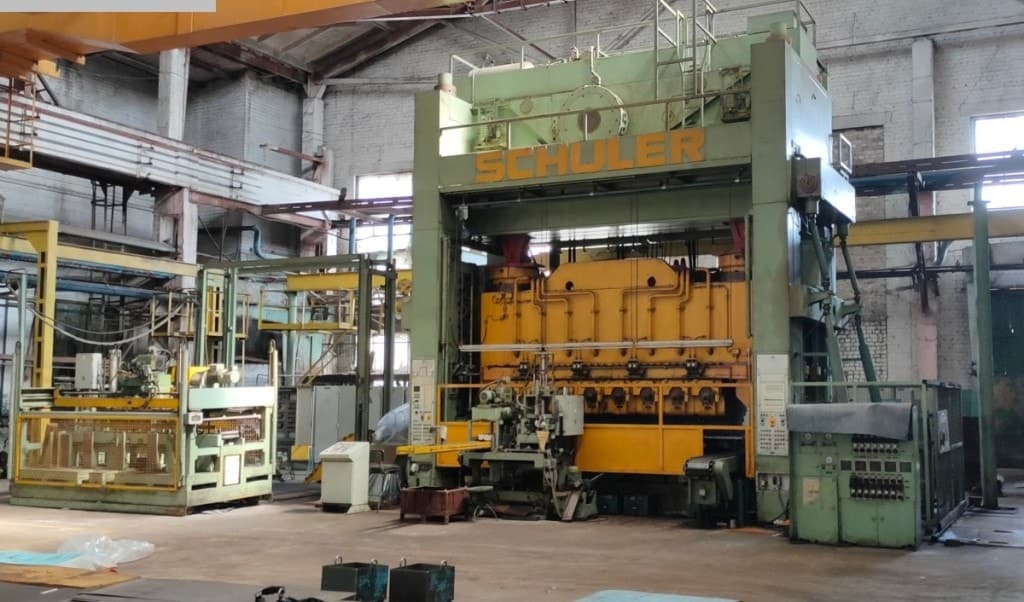

Presse d'estampage Schuler T2-1500-8-500 - 1500 tonne
Schuler T2-1500-8-500 presse d'estampage - description
Spécifications techniques Schuler T2-1500-8-500 (ID:75786)
| Type | Stamping press |
|---|---|
| Manufacturer | Schuler |
| Model | T2-1500-8-500 |
| Effort | 1500 ton |
| Number of racks | 4 |
| Number of stamping positions | 8 |
| Workpiece cutting position with swivel knife | 1 |
| Clear distance between racks | |
| From right to left | 1560 mm |
| Front to back | 5480 mm |
| Distance between the dies’ axes | 500 mm |
| Sliding die plate | |
| Dimensions | 200 х 1200 х 4050 mm |
| Lifting capacity | 25000 kg |
| Distance between the die plate and the press slide in the upper crank position | 1050 mm |
| Press slide stroke | 400mm |
| Adjustment of the distance between the die plate and the slider at each position | 50 mm |
| Stroke of the upper hydraulic ejector | 10 mm |
| Sliding rack and pinion transport (clamshell) | |
| Distance between rails open / closed | 600-900 / 300-600 mm |
| Feed stroke | 500 mm |
| Distance from the die plate to the transport plane | 500 mm |
| Roll box | |
| Belt width min … max | 100 … 300 mm |
| Inner roll diameter | 508 / 610 mm |
| Spreading range | 460 … 520 / 560 … 620 mm |
| Roll outer diameter, max | 1300 mm |
| Roll weight max | 3000 kg |
| Lifting force of the loading table | 60000 N |
| Loading table lifting stroke | 300 mm |
| Spreader mandrel drive | geared motor |
| Correct unwinding device | |
| Belt width min … max | 100 … 300 mm |
| Belt thickness min … max | 2 … 3 mm |
| Material hardness max | 450 N / mm |
| Straightening roll diameter | 60 mm |
| Number of straightening rolls | 7 |
| Traction roll diameter | 120 mm |
| Number of traction rolls | 2 |
| Feed rate | 3 … 15 m / min |
| Strip laying mechanism | |
| Strip width | 100 … 200 mm |
| Strip thickness | 2.0 … 3.6 mm |
| Strip length max | 3000 mm |
| Stack height of strips max | 500 mm |
| Max strips stack weight | 3000 kg |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse d'estampage Schuler - procédés et opérations technologiques
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
|---|---|
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Poinçonnage | Le poinçonnage de trous dans la tôle est réalisé dans une matrice : un outil à arêtes vives traverse la pièce, séparant le matériau selon un contour fermé. Le procédé est rapide et précis, ne laissant pas de bavures lorsqu'il est correctement réglé. Utilisé pour produire des trous, des fentes et des découpes dans les pièces en tôle. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
| Pliage | Le pliage donne à un flan de tôle un angle ou une courbure. Le métal est plié dans la matrice sous la force de la presse : les couches extérieures s'étirent, les couches intérieures se compriment et la partie médiane conserve sa longueur d'origine. L'opération permet de produire des pièces de géométrie spécifiée sans modifier l'épaisseur du matériau. |
