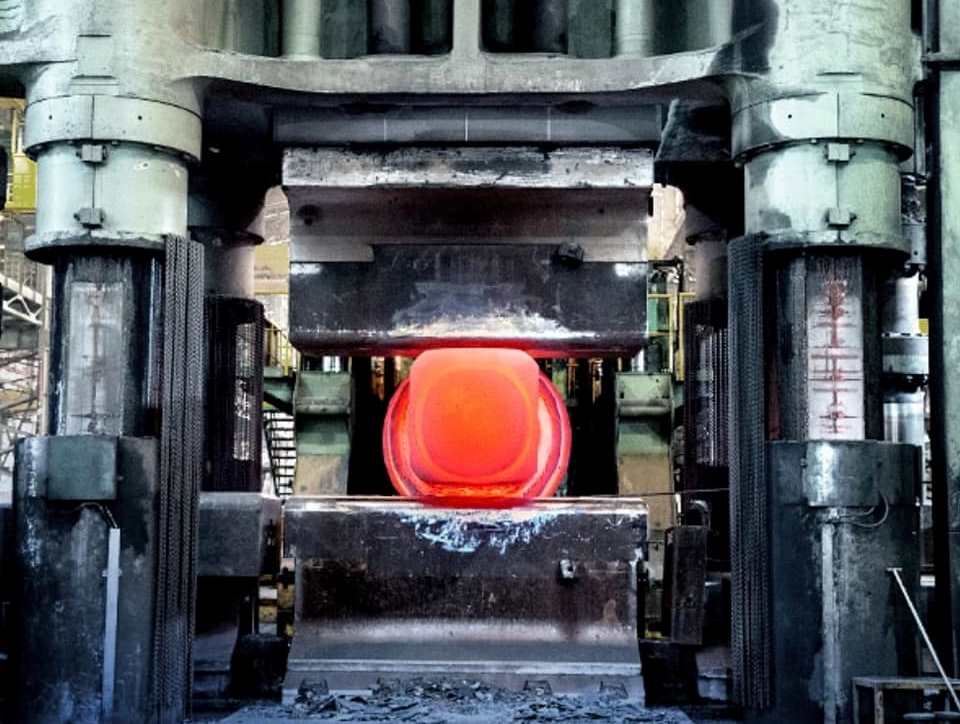

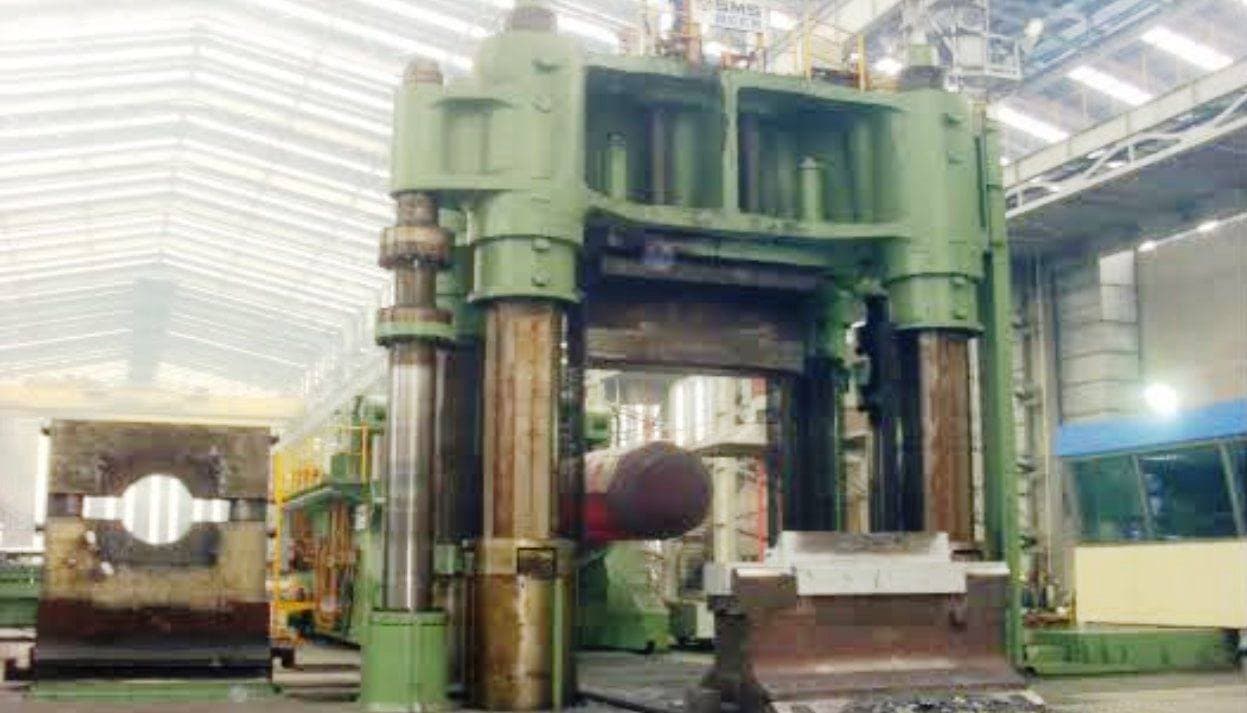

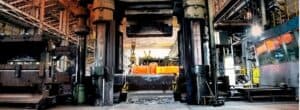

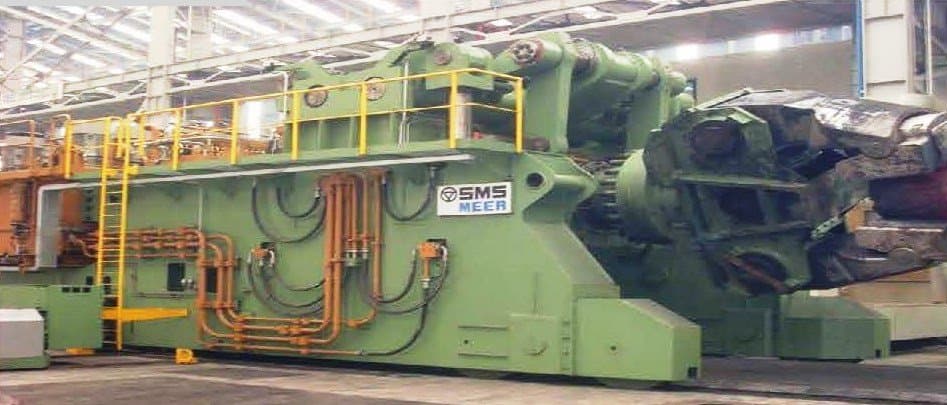

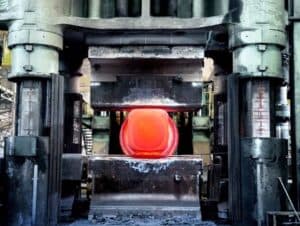

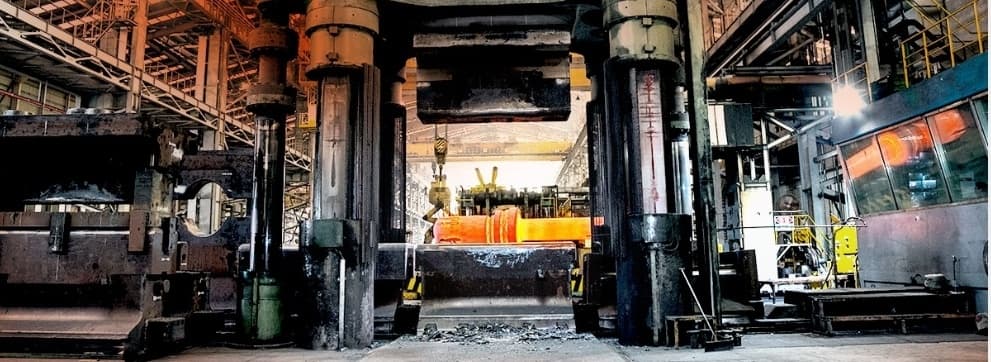

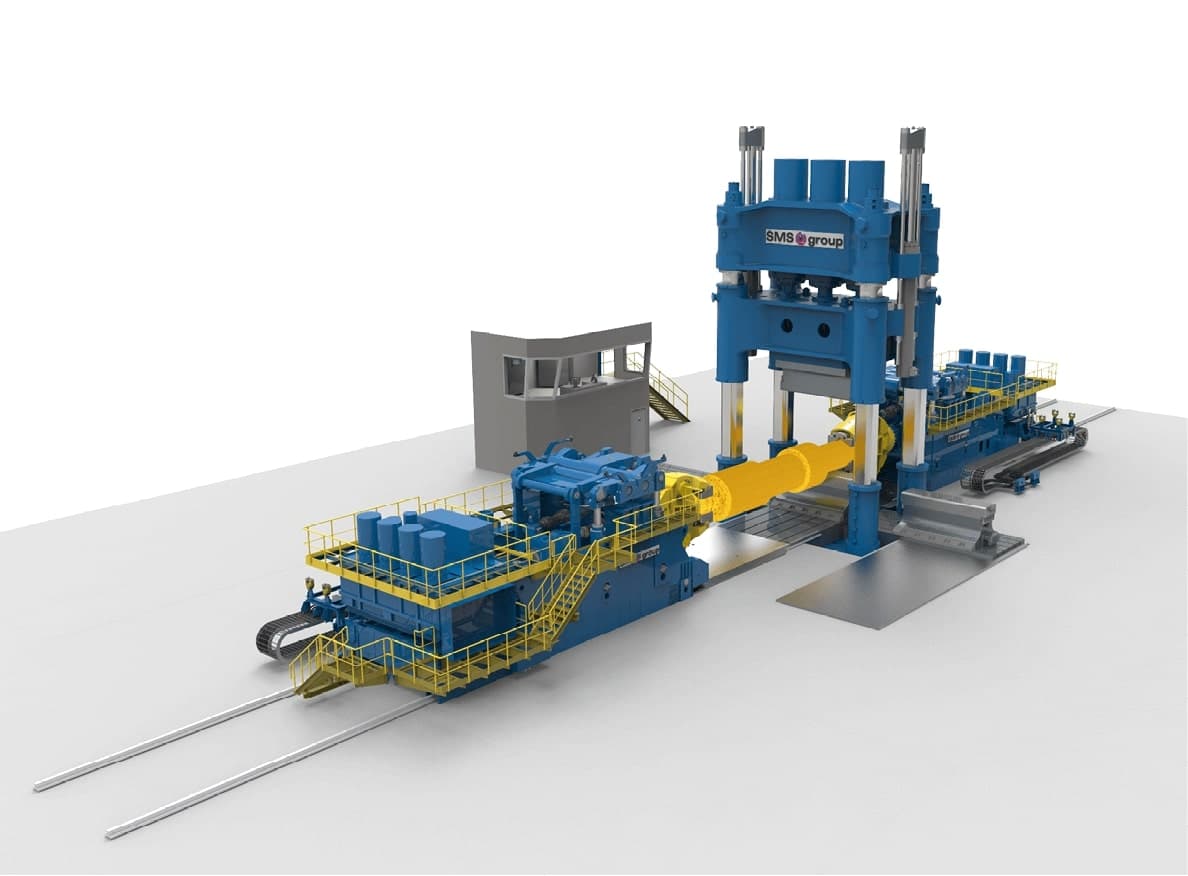

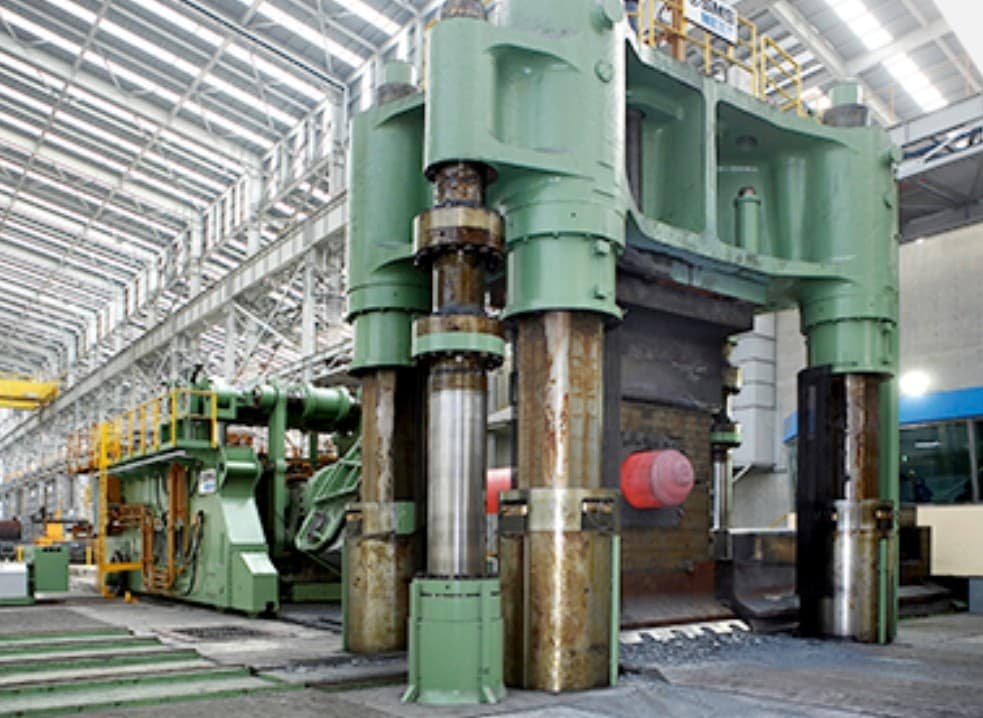

Presse de forgeage en matrice ouverte SMS MEER UF4 80-100MN - 10000 tonne
SMS MEER UF4 80-100MN presse de forgeage en matrice ouverte - description
SMS MEER UF4 80-100MN vidéo (ID:75526)
Spécifications techniques SMS MEER UF4 80-100MN (ID:75526)
| Type | Open die forging press |
|---|---|
| Manufacturer | SMS |
| Model | MEER UF4 80-100MN |
| Pressure | 10000 ton |
| Stroke | 3350 mm |
| Dayligth | 6500 mm |
| Down speed | 189, 94, 63 mm/sec |
| Return speed | 250 mm/sec |
| Pressure | 80 / 100 Mn |
| Pressure | 335 / 420 bar |
| Return pressure | 16 (250) Mn (bar) |
| Operating pressure | 320 bar |
| Die stroke | 3350 mm |
| Weight of the machine ca. | 2070 ton |
| Clear width | 4250 mm |
| Clear width cross | 2200 mm |
| Table shift stroke | 2 x 3000 mm (0-250 mm/s) |
| Die shift stroke | 5600 mm (0-250 mm/s) |
| Die magazine stroke | 3x 2200 mm (0-500 mm/s) |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse de forgeage en matrice ouverte SMS - procédés et opérations technologiques
| Forgeage | Procédé de déformation plastique du métal, dans lequel la pièce change de forme sous l'effet de coups ou d'une pression statique. Lors du forgeage, la structure du métal se densifie, les hétérogénéités internes sont éliminées et les propriétés mécaniques du matériau sont améliorées. En conséquence, les produits forgés se distinguent par une grande résistance et une grande fiabilité en fonctionnement sous charges importantes. Le forgeage est utilisé à la fois pour produire des pièces finies et pour préparer des ébauches destinées à un estampage ultérieur. |
|---|---|
| Forgeage à chaud | Le forgeage à chaud est un procédé de formage du métal sous pression à températures élevées. Le chauffage réduit la résistance à la déformation du matériau, lui permettant de s'écouler plus facilement dans la cavité de la matrice. Le procédé assure une productivité élevée et la possibilité de former des formes complexes. Utilisé pour la fabrication de pièces forgées en acier et en alliages en production en série et en grande série. |

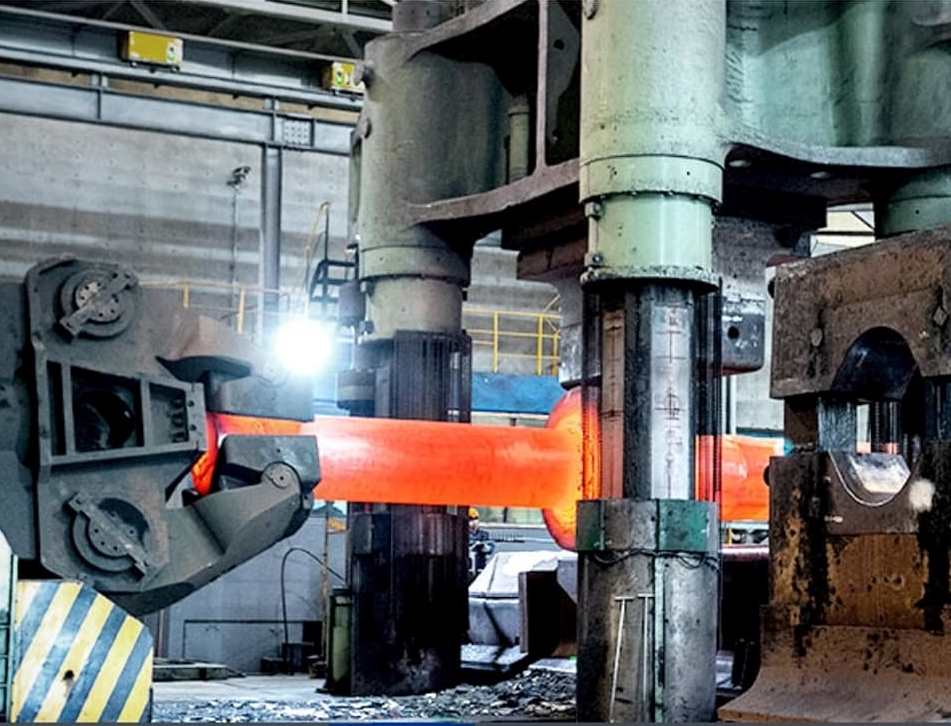

| Open-die forging | Le métal est déformé entre des outils plats ou profilés sans restriction latérale, permettant un écoulement libre dans toutes les directions. La pièce est progressivement formée par des coups répétés ou des courses de presse, l'opérateur contrôlant sa position entre chaque étape. Cette méthode est utilisée pour produire de grandes pièces forgées telles que des arbres, des disques et des bagues, où une structure interne affinée est essentielle. |
| Préformage | Le préformage prépare la pièce à l'opération principale d'estampage en lui donnant une forme approximative de la future pièce. Le métal est réparti dans la matrice pour faciliter le remplissage final et réduire l'usure de l'outil. Cette étape intermédiaire améliore la précision et la qualité du produit fini. |
| Perçage | Le perçage forme un trou dans une pièce massive en enfonçant un outil à travers le matériau sans l'enlever. Le métal est déplacé latéralement, créant une ouverture traversante ou borgne tout en préservant la structure autour. L'opération est réalisée sur des presses et est utilisée dans la production de pièces creuses telles que des douilles, des bagues et des arbres. |
