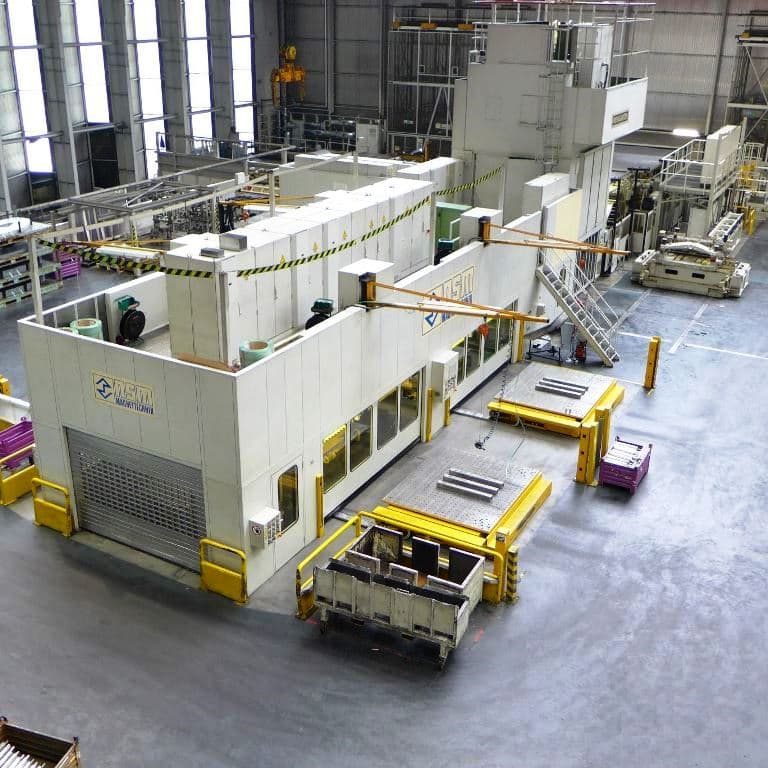

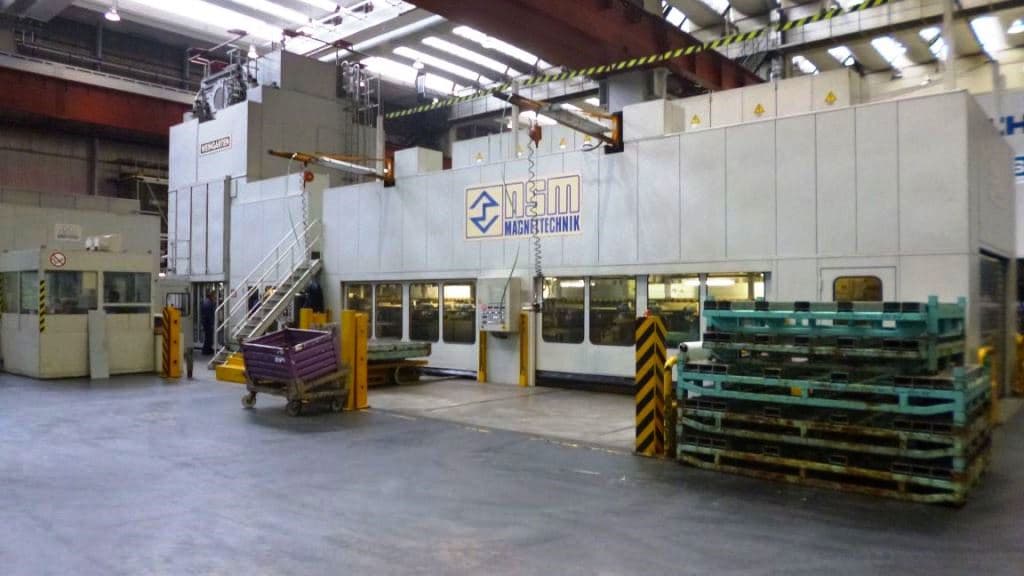

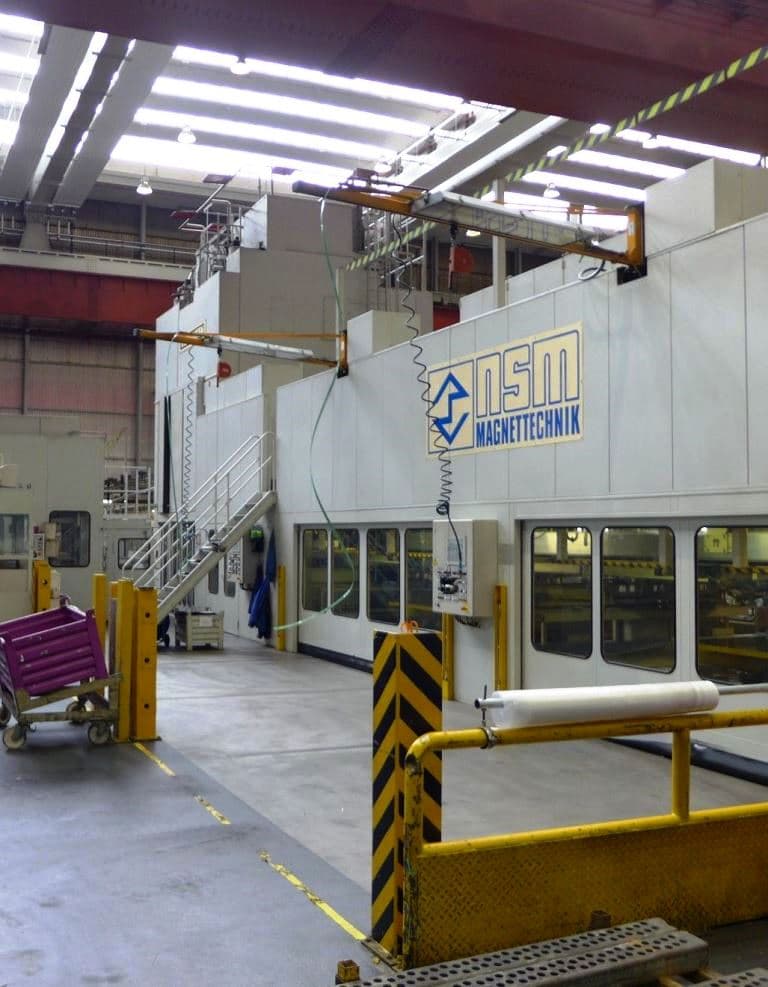

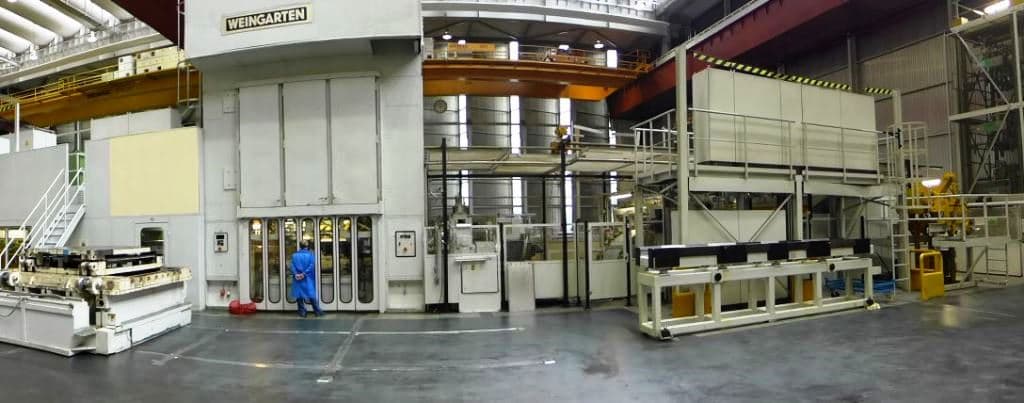

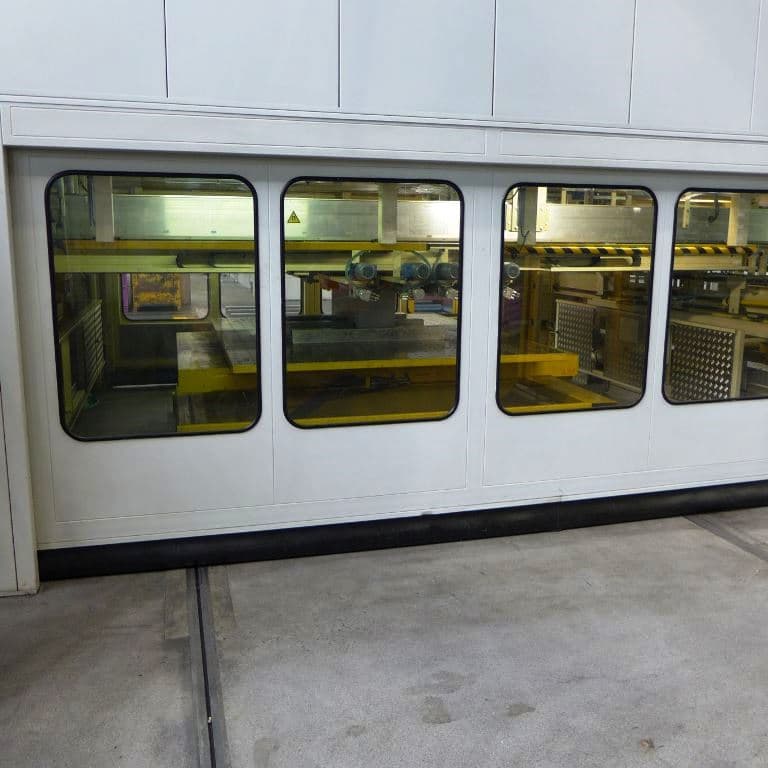

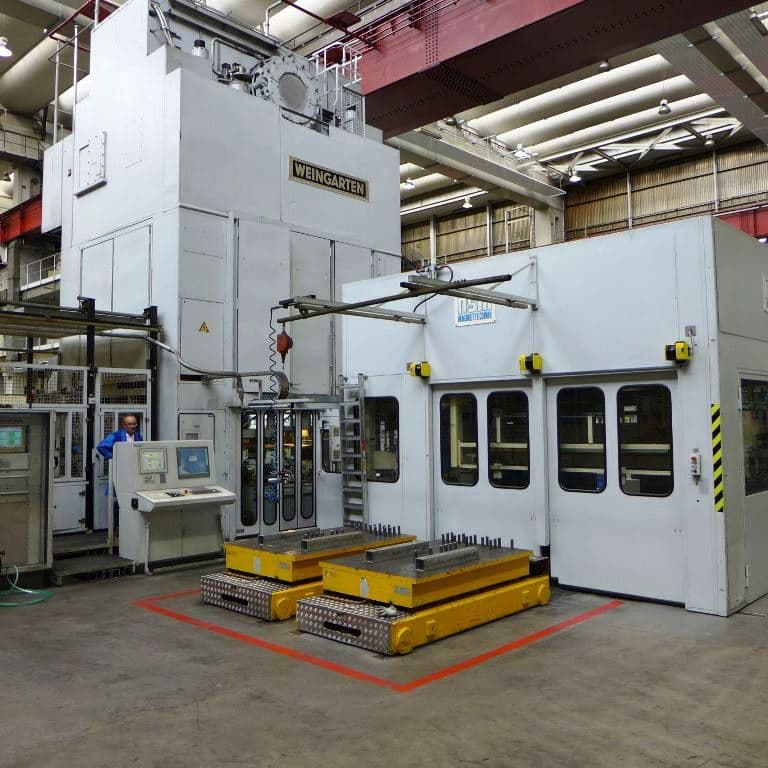

Presse d'estampage Muller Weingarten VK 800 - 800 tonne
Muller Weingarten VK 800 presse d'estampage - description
Spécifications techniques Muller Weingarten VK 800 (ID:75791)

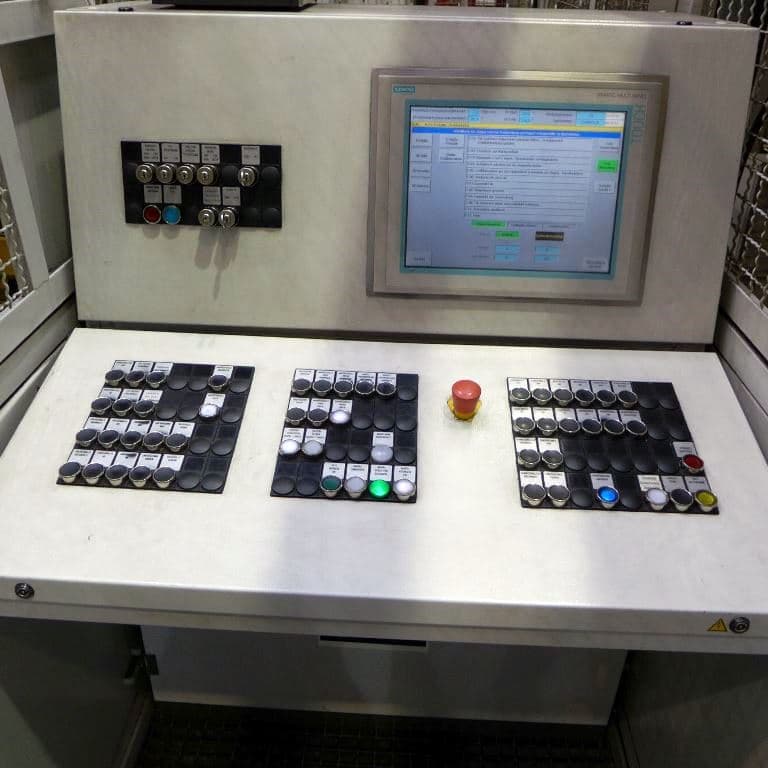

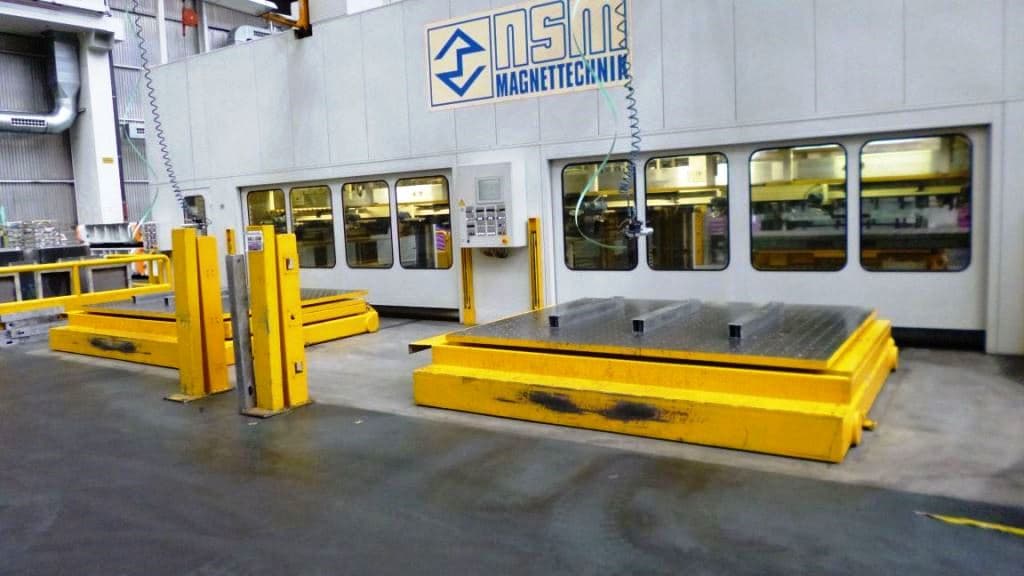

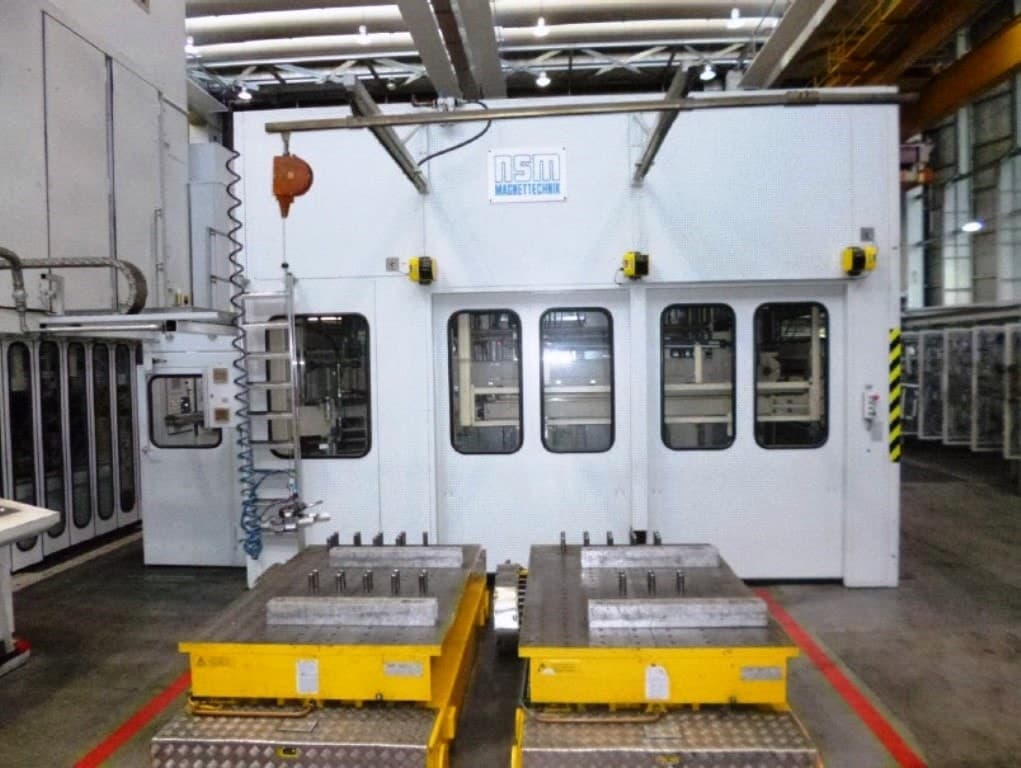

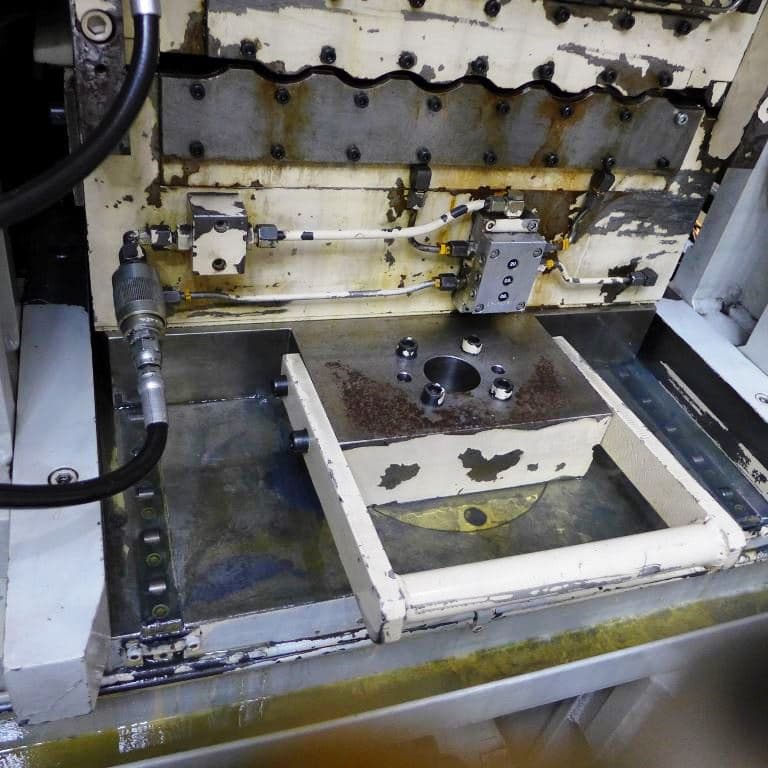

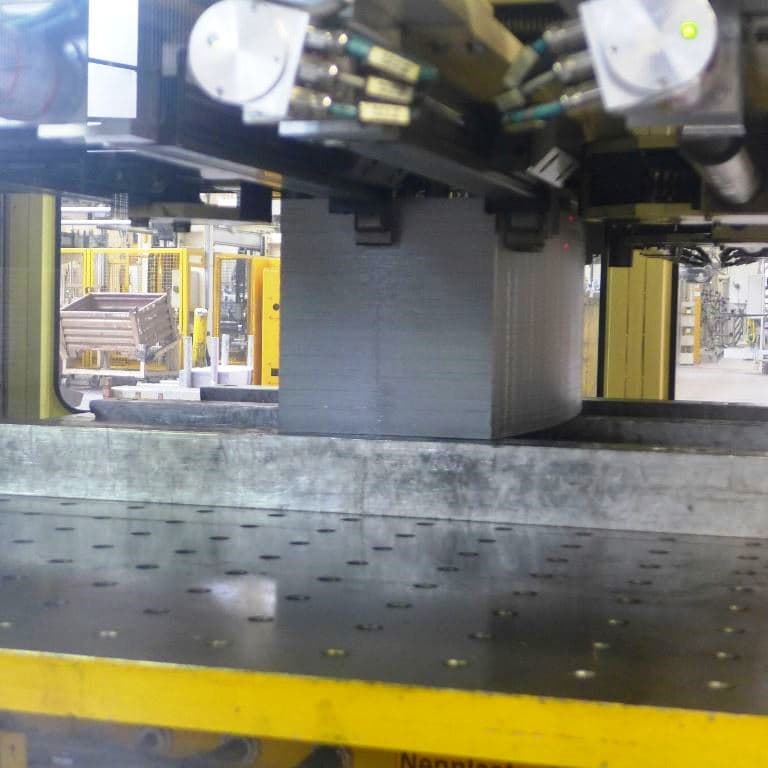

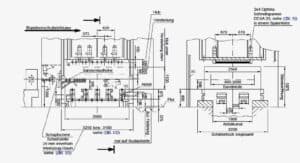

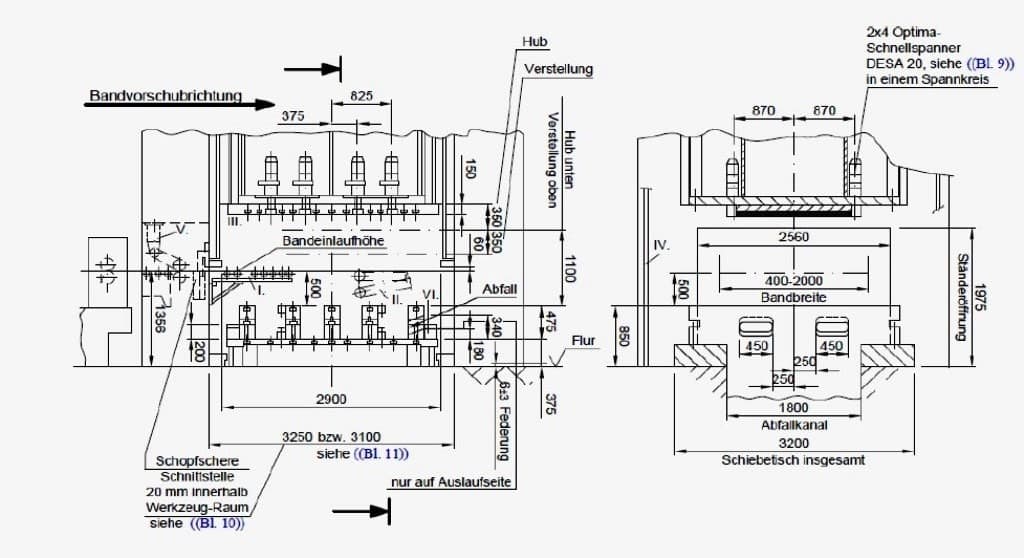

| Type | Stamping press |
|---|---|
| Manufacturer | Muller Weingarten |
| Model | VK 800 |
| Controls | PLC Siemens S7 |
| Last revision | 2011 |
| Press Design | |
| Frame design | H-frame |
| Openings in uprights | yes |
| Opening in table | yes |
| Moving bolster | yes |
| Press Table | |
| Clamping surface (left-right) | 2800 mm |
| Clamping surface (front-back) | 2800 mm |
| Height above floor level | 375 mm |
| Ram | |
| Ram force | 800 to |
| Clamping surface (left-right) | 2800 mm |
| Clamping surface (front-back) | 2800 mm |
| Stroke | 350 mm |
| Number of strokes max | 55 /min |
| Ram (mechan. press) | |
| Ram adjustment | 350 mm |
| Tool Assembly Dimensions | |
| Shut height (stroke down, adjustment up) | 1100 mm |
| Distance between columns (H-frame) | 3100 mm |
| Free passage between side columns (width) | 2560 mm |
| Free passage between side columns (height) | 1500 mm |

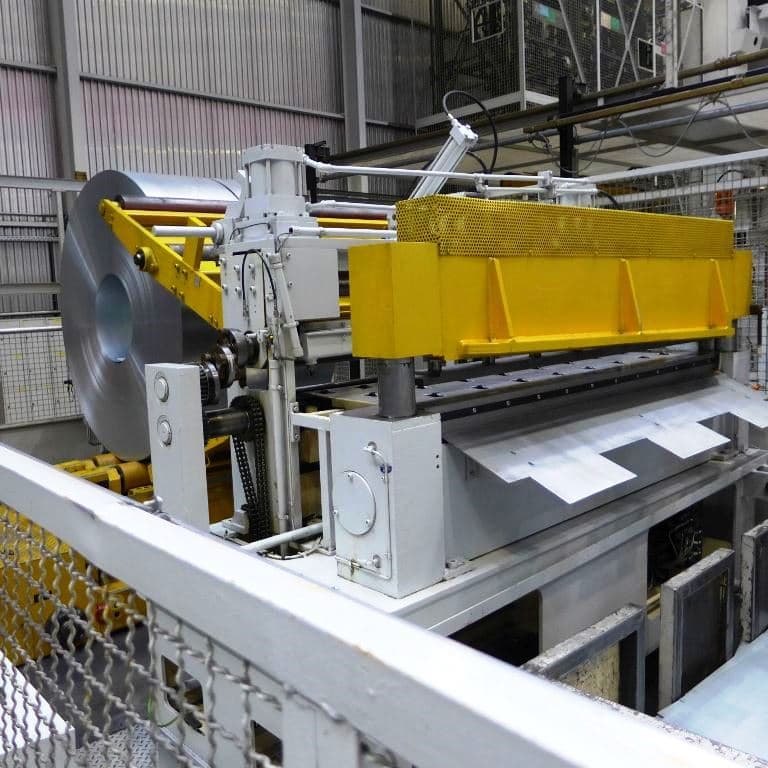

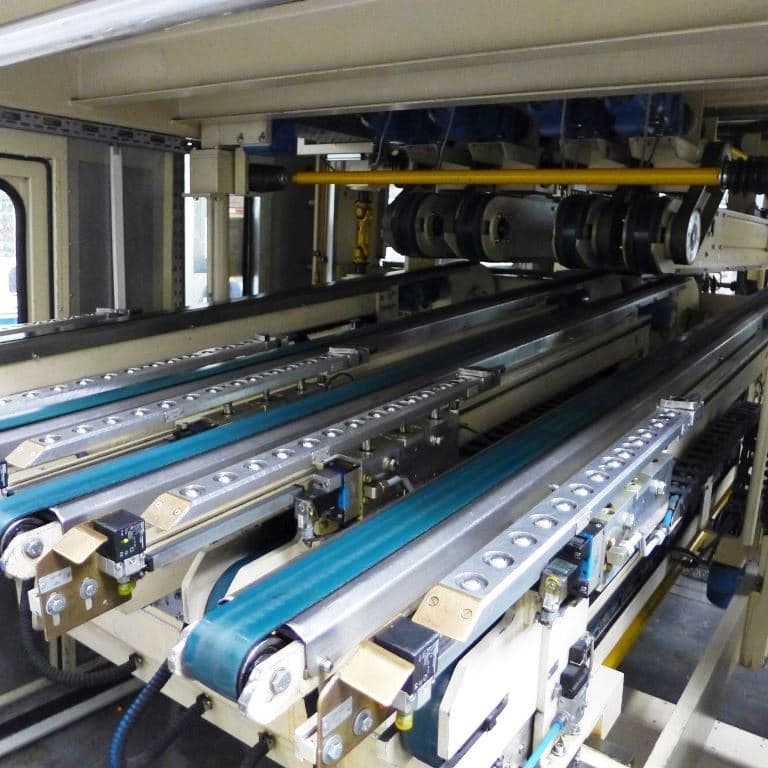

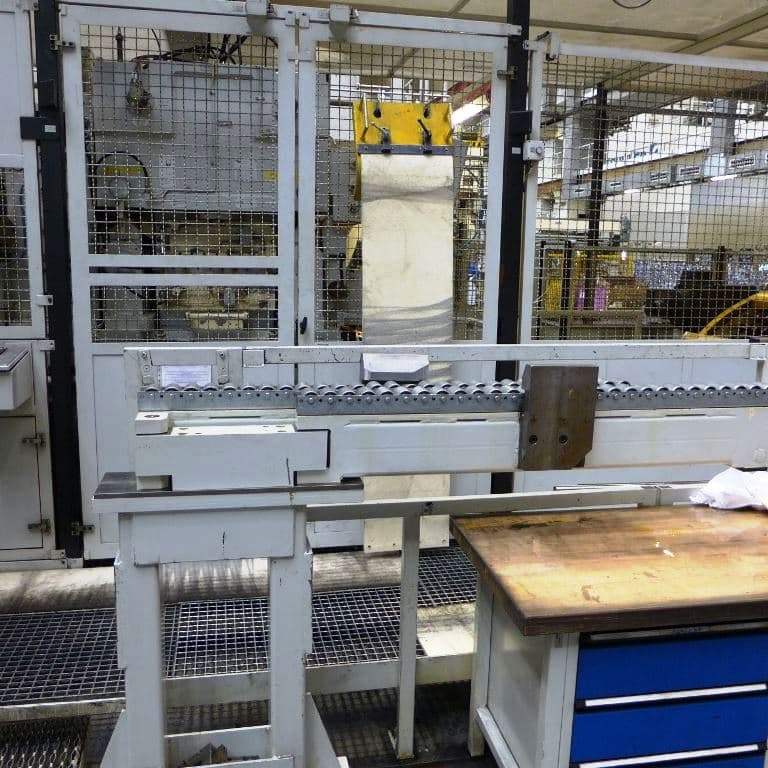

| Decoiler | |
| Design | single coil |
| Sheet width max | 2000 mm |
| Sheet width (min) | 400 mm |
| Max. weight of coil | 30 to |
| Max. diameter of coil | 2000 mm |
| Min. internal diameter of coil | 610 mm |
| Leveler unit | |
| Sheet width max | 2000 mm |
| Sheet width (min) | 400 mm |
| Sheet thickness max | 1.8 mm |
| Sheet thickness (min) | 0.6 mm |
| Number of leveler rolls | 13 |
| Diameter of leveler rolls | 50 mm |
| Feeders | |
| Feeder | type |
| Sheet width max | 2000 mm |
| Sheet thickness max | 2 mm |
| Feeding step max. | 4000 mm |
| Electrical specifications | |
| Mains power supply | 400 kVA |
| Mains voltage | 50 V |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse d'estampage Muller Weingarten - procédés et opérations technologiques
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
|---|---|
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Poinçonnage | Le poinçonnage de trous dans la tôle est réalisé dans une matrice : un outil à arêtes vives traverse la pièce, séparant le matériau selon un contour fermé. Le procédé est rapide et précis, ne laissant pas de bavures lorsqu'il est correctement réglé. Utilisé pour produire des trous, des fentes et des découpes dans les pièces en tôle. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
| Pliage | Le pliage donne à un flan de tôle un angle ou une courbure. Le métal est plié dans la matrice sous la force de la presse : les couches extérieures s'étirent, les couches intérieures se compriment et la partie médiane conserve sa longueur d'origine. L'opération permet de produire des pièces de géométrie spécifiée sans modifier l'épaisseur du matériau. |
