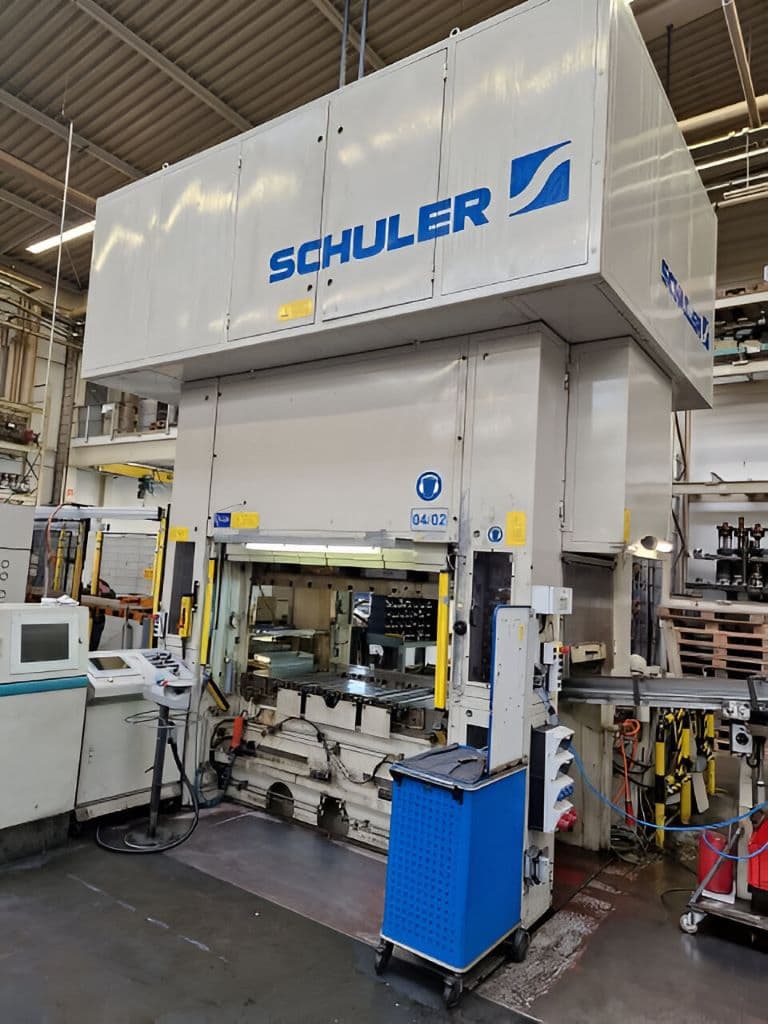

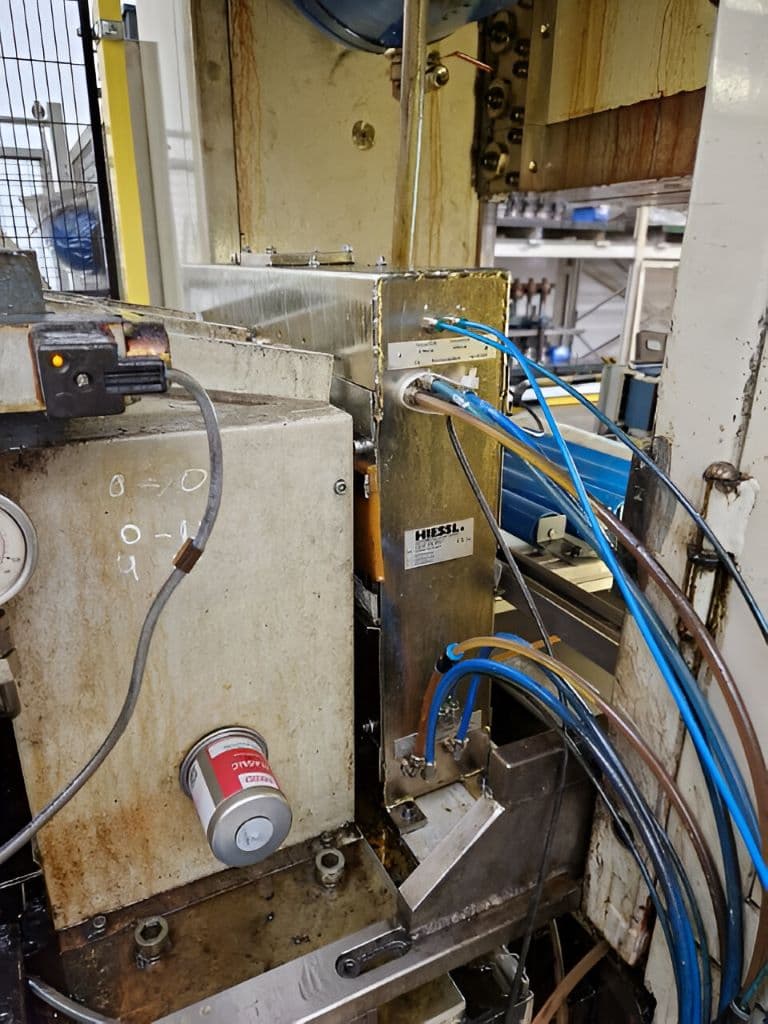

Presse d'estampage Schuler GMO 2-315-2000-160 - 315 tonne
Schuler GMO 2-315-2000-160 presse d'estampage - description
Spécifications techniques Schuler GMO 2-315-2000-160 (ID:76354)
| Type | Stamping press |
|---|---|
| Manufacturer | Schuler |
| Model | GMO 2-315-2000-160 |
| Year of manufacture | 2003 |
| Press Design | |
| Drive system | knuckle-joint |
| Frame design | H-frame, monoblock |
| Openings in uprights | yes |
| Number of suspensions | 2 |
| Feedstock transport direction | left to right |

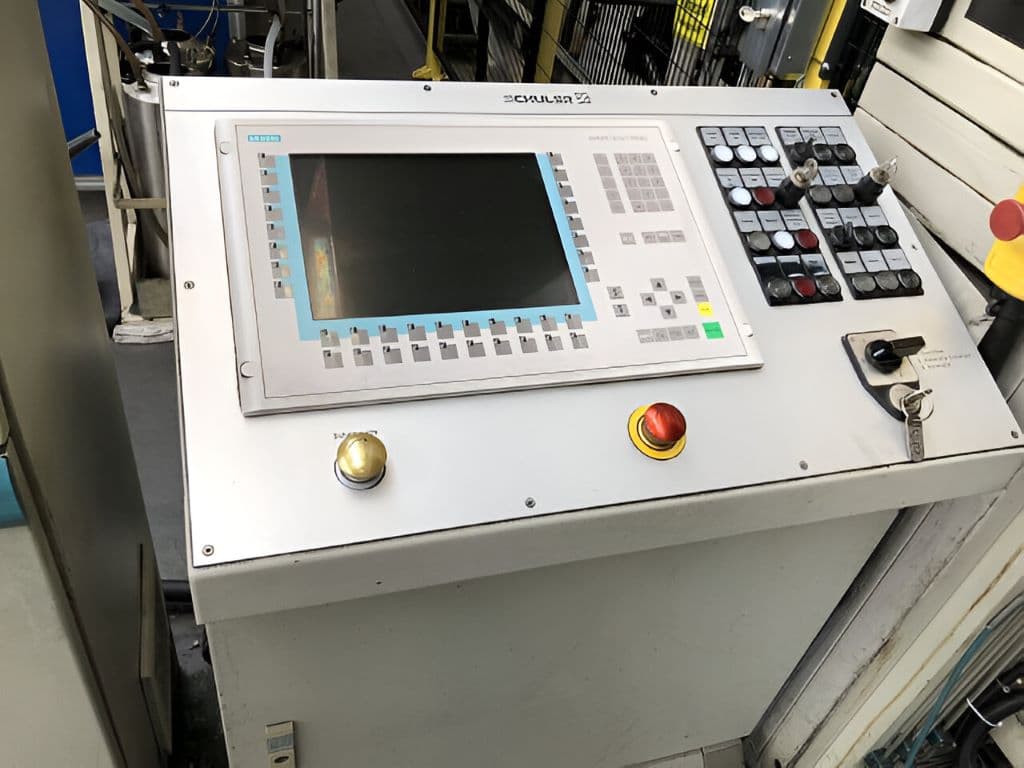

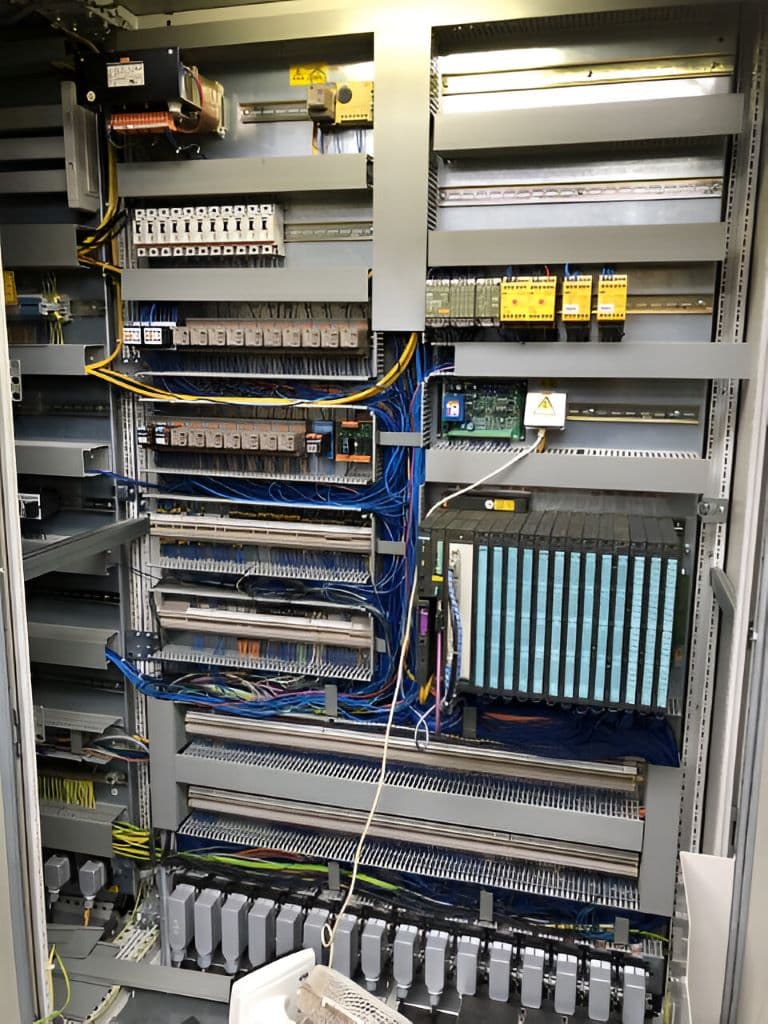

| Controls | SIEMENS S7 |
| Press forces | |
| Total force (nominal) | 315 ton |
| Nominal work capacity | 38 kNm |
| Press Table | |
| Table surface (left-right) | 2000 mm |
| Table surface (front-back) | 1200 mm |
| Thickness of bolster plate | 200 mm |
| Slide | |
| Slide force | 315 ton |
| Table surface (left-right) | 1995 mm |
| Table surface (front-back) | 1100 mm |
| Stroke | 160 mm |
| Stroke rate (max.) | 80 /min |
| Slide (mechan. Press) | |
| Slide adjustment | 140 mm |
| Stroke rate (min.) | 20 /min |
| Stroke rate (max.) | 80 /min |
| Main drive power | 90 kW |

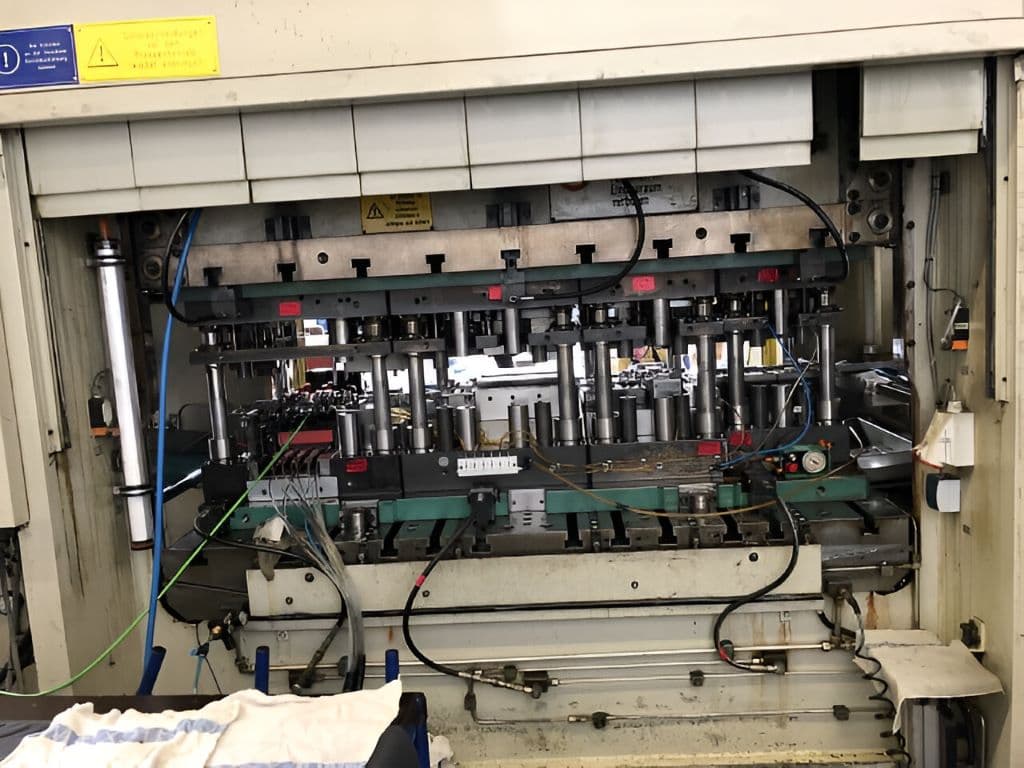

| Tool Assembly Dimensions | |
| Shut height (stroke down, adjustment up), BDC | 555 mm |
| Distance between columns (H-frame) | 2060 mm |
| Passline opening (free passage in side columns) | 1060 mm |
| Overall Specifications (coil lines) | |
| Sheet width max. | 400 mm |
| Sheet thickness max. | 5 mm |
| Coil Chair | |
| Coil weight max. | 4 ton |

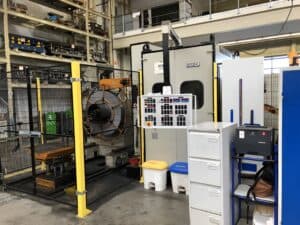

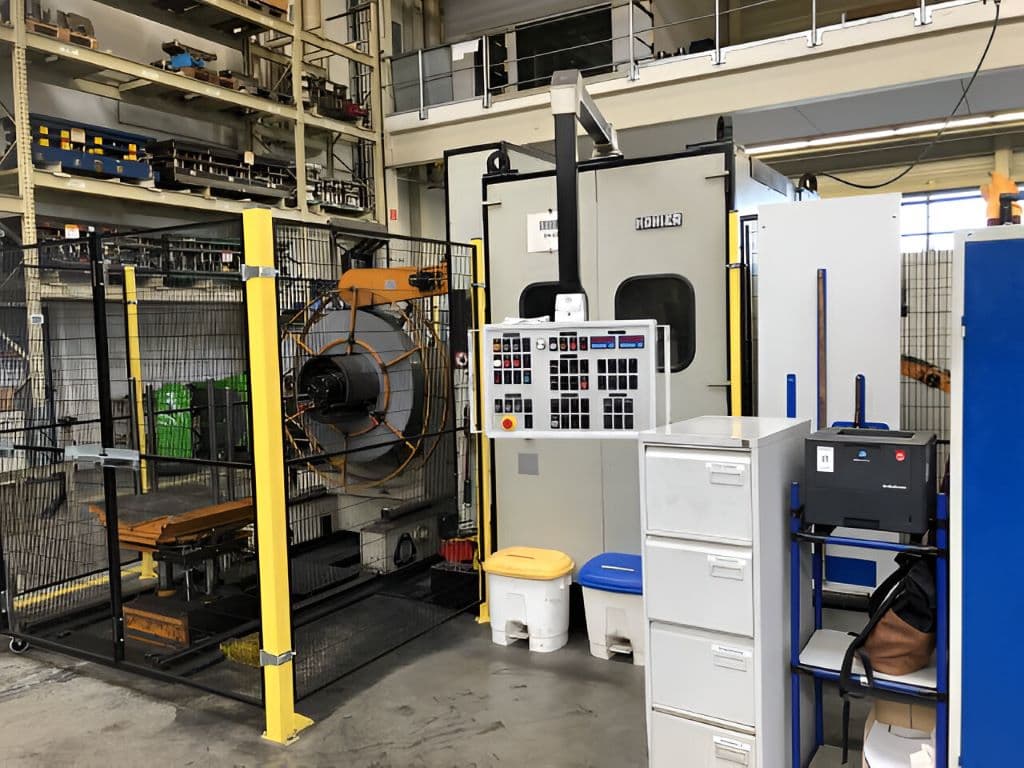

| Decoiler | |
| Design | single reel, traversable |
| Sheet width max. | 400 mm |
| Sheet width (min) | 30 mm |
| Coil weight max. | 4 ton |
| Max. diameter of coil | 1500 mm |
| Mandrel expansion range from | 460 mm |
| Mandrel expansion range up to | 530 mm |
| Movement | 1500 mm |

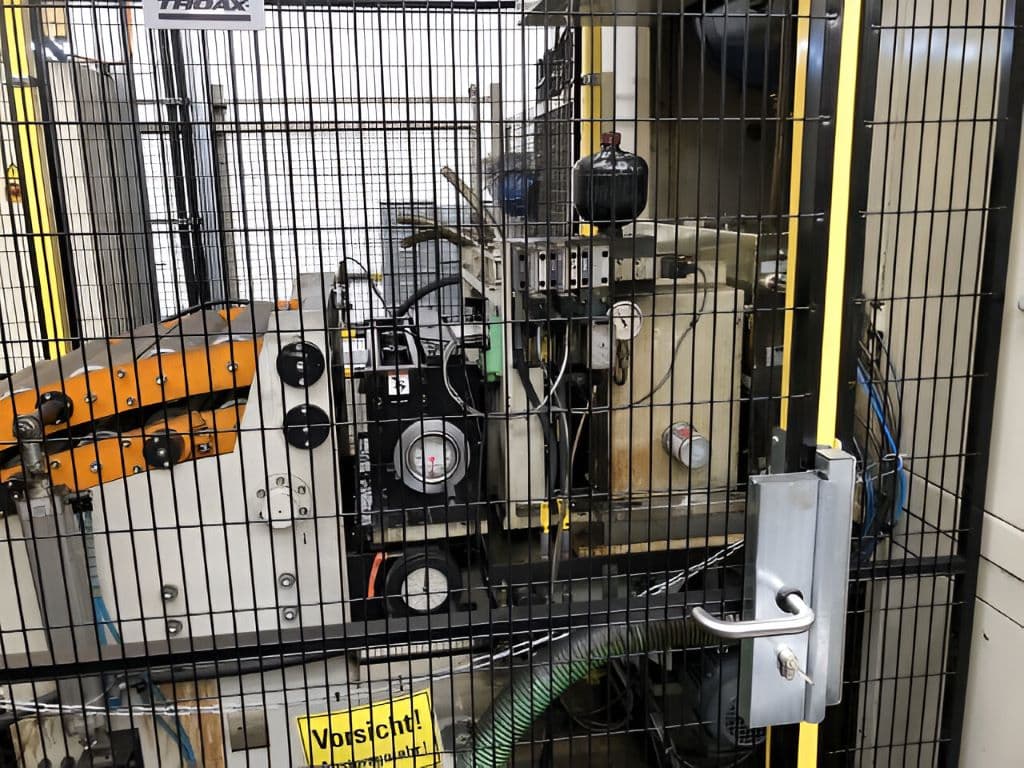

| Leveller Unit | |
| Sheet width max. | 400 mm |
| Sheet width (min) | 50 mm |
| Material cross section max. (450 N/mm2) | 1000 mm² |
| Number of leveller rolls | 9 |
| Diameter of leveller rolls | 50 mm |
| Number of infeed-/outfeed rolls | 150 |
| Feed velocity min. | 5 m/min |
| Feed velocity max. | 50 m/min |
| Strip-Feeder | |
| Feeder type | roll feeder |
| Sheet width max. | 400 mm |
| Sheet thickness max. | 5 mm |
| Electrical specifications | |
| Mains voltage | 400 V |
| Mains frequency | 50 Hz |
| Dimensions / weights | |
| Total weight approx. | 45000 kg |
| Attachments (presses) | |
| Decoiler | yes |
| Leveller unit | yes |
| Strip feeder | yes |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse d'estampage Schuler - procédés et opérations technologiques
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
|---|---|
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Poinçonnage | Le poinçonnage de trous dans la tôle est réalisé dans une matrice : un outil à arêtes vives traverse la pièce, séparant le matériau selon un contour fermé. Le procédé est rapide et précis, ne laissant pas de bavures lorsqu'il est correctement réglé. Utilisé pour produire des trous, des fentes et des découpes dans les pièces en tôle. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
| Pliage | Le pliage donne à un flan de tôle un angle ou une courbure. Le métal est plié dans la matrice sous la force de la presse : les couches extérieures s'étirent, les couches intérieures se compriment et la partie médiane conserve sa longueur d'origine. L'opération permet de produire des pièces de géométrie spécifiée sans modifier l'épaisseur du matériau. |
