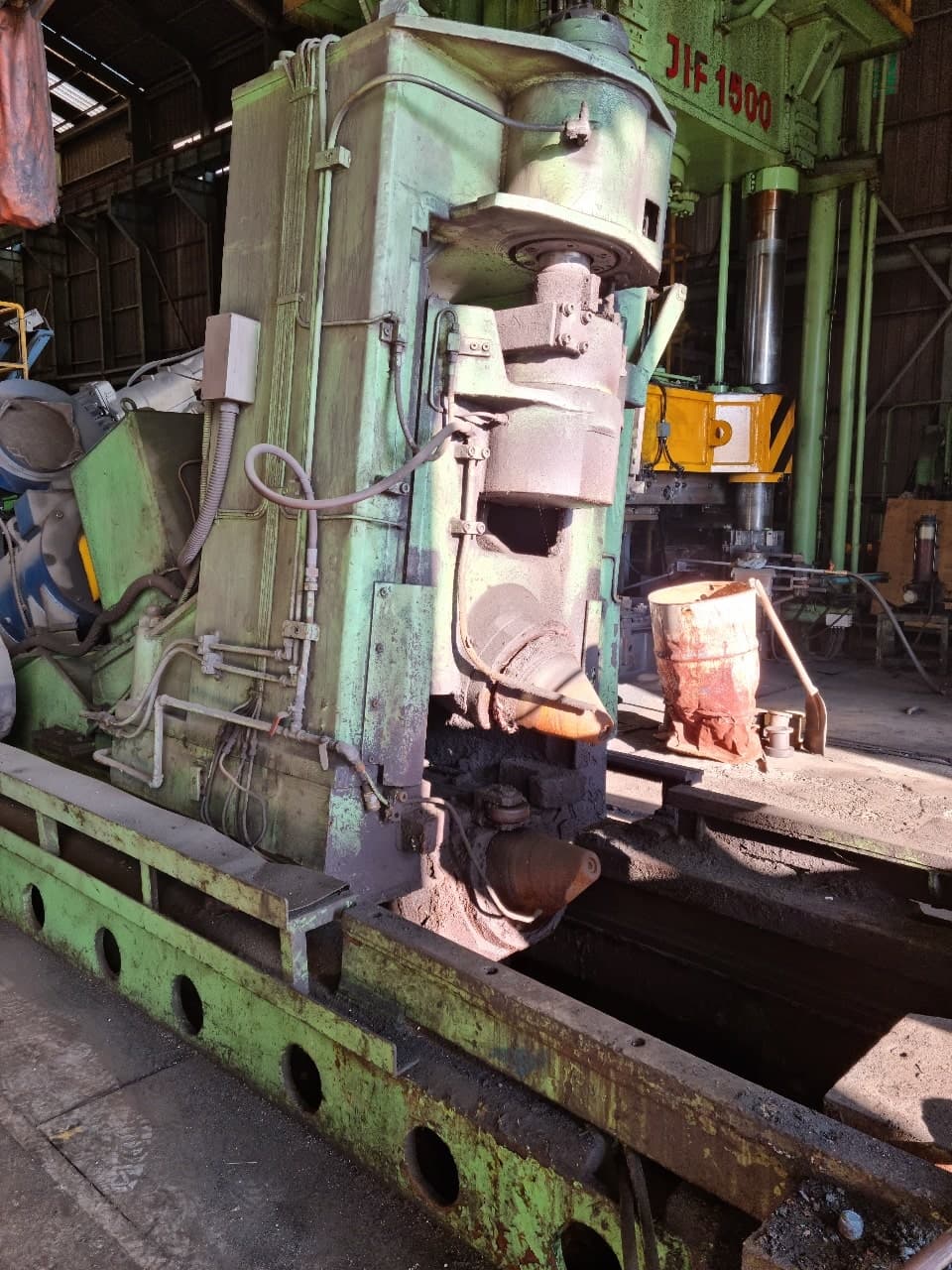

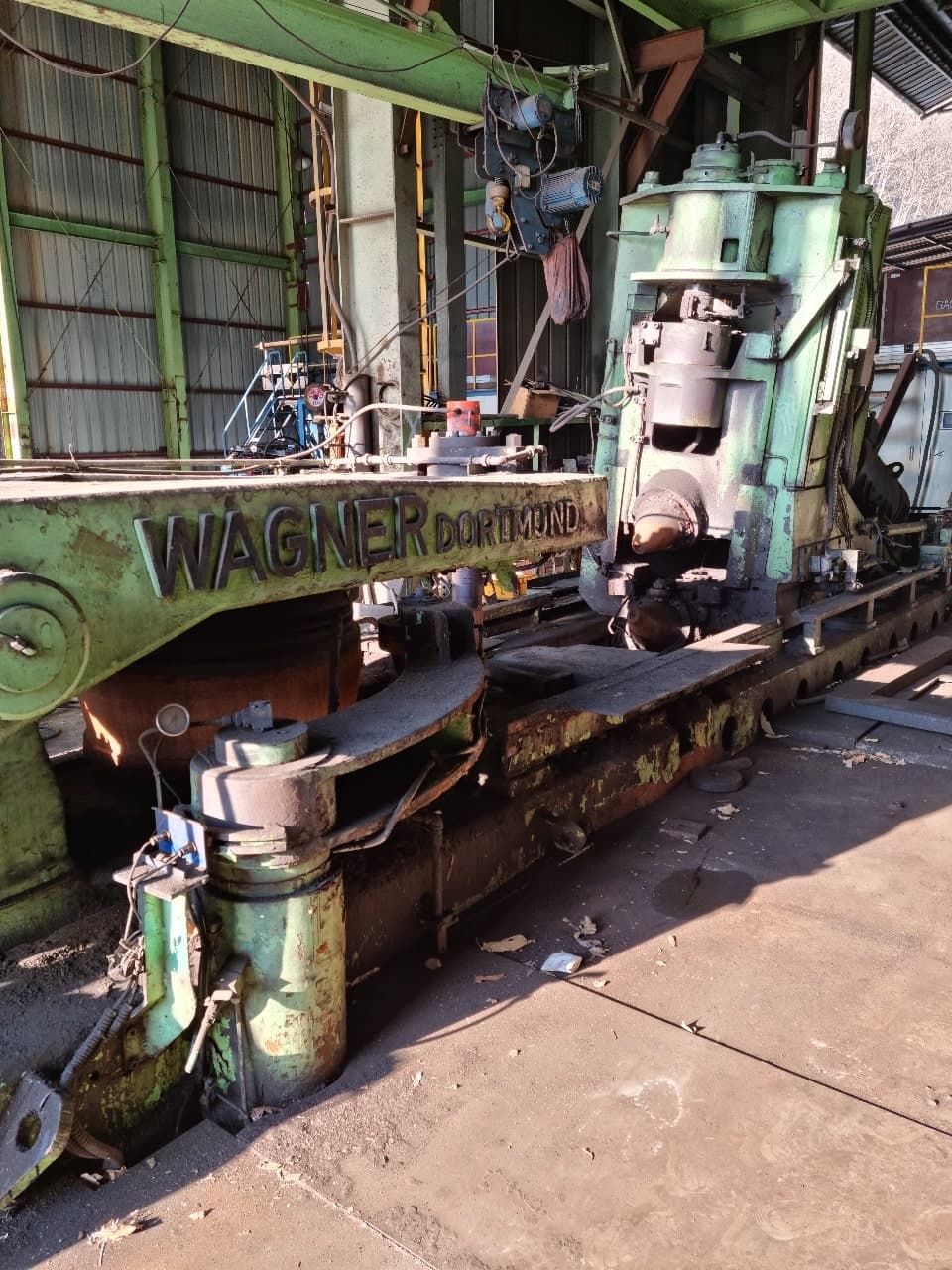

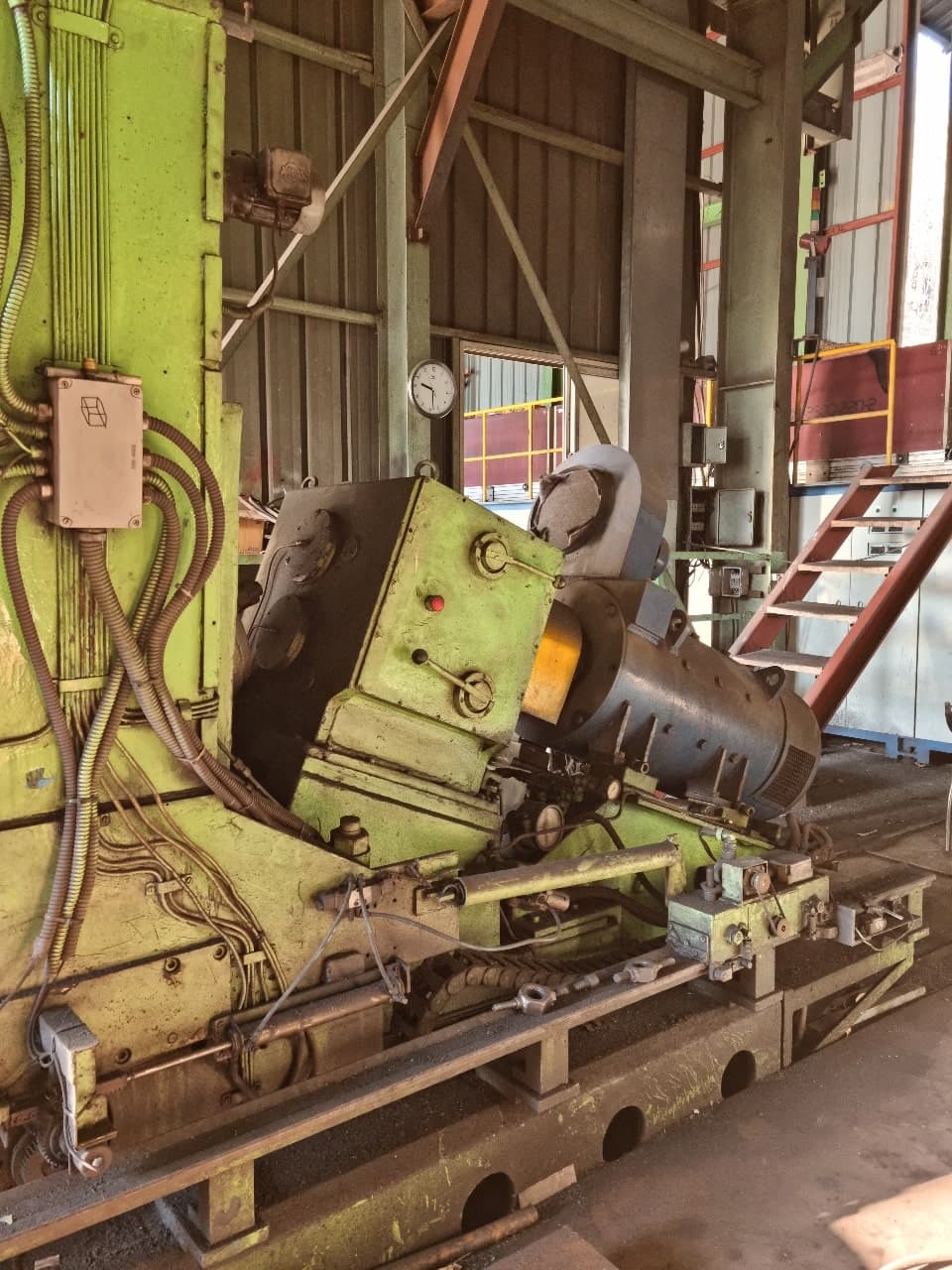

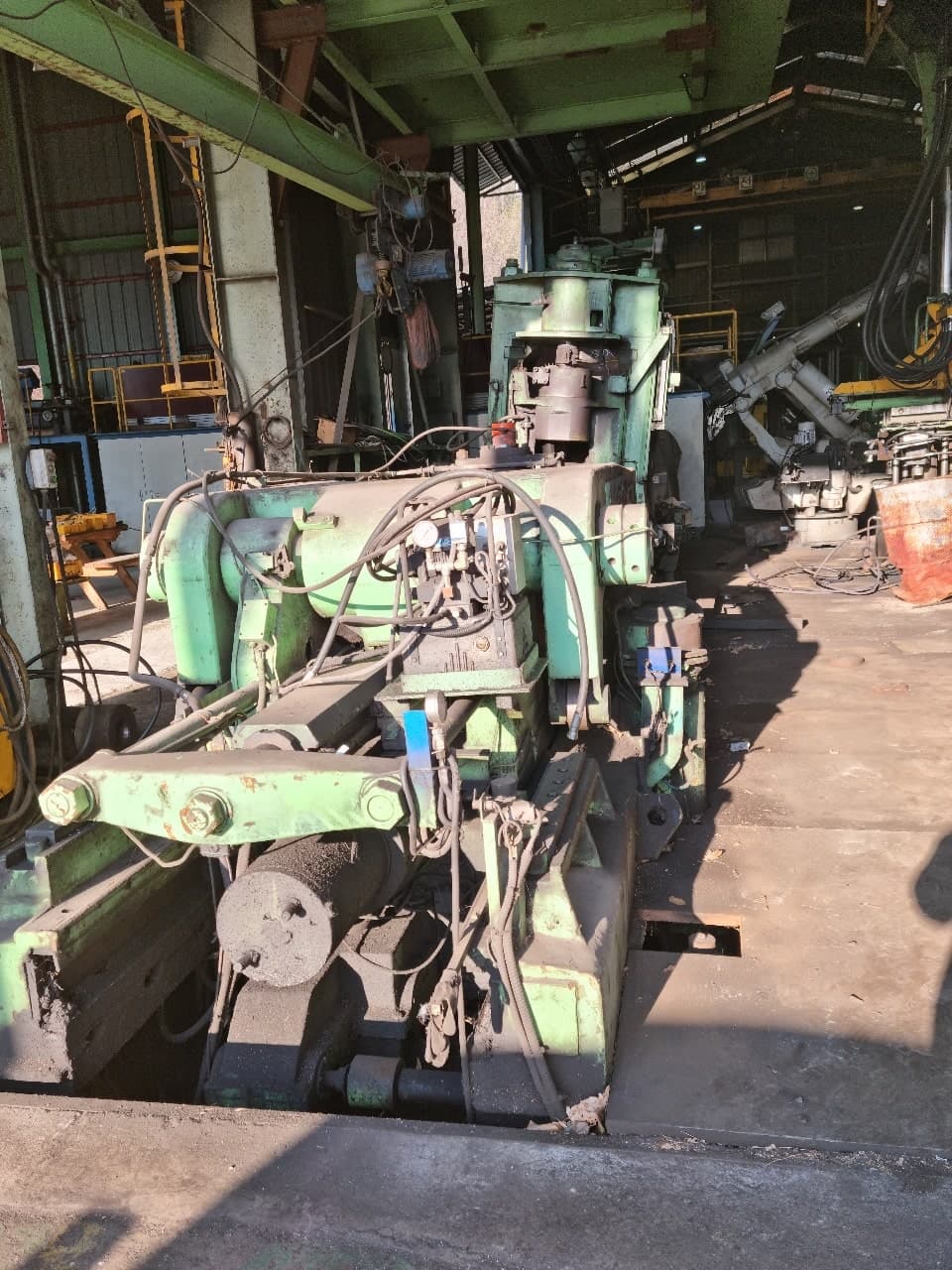

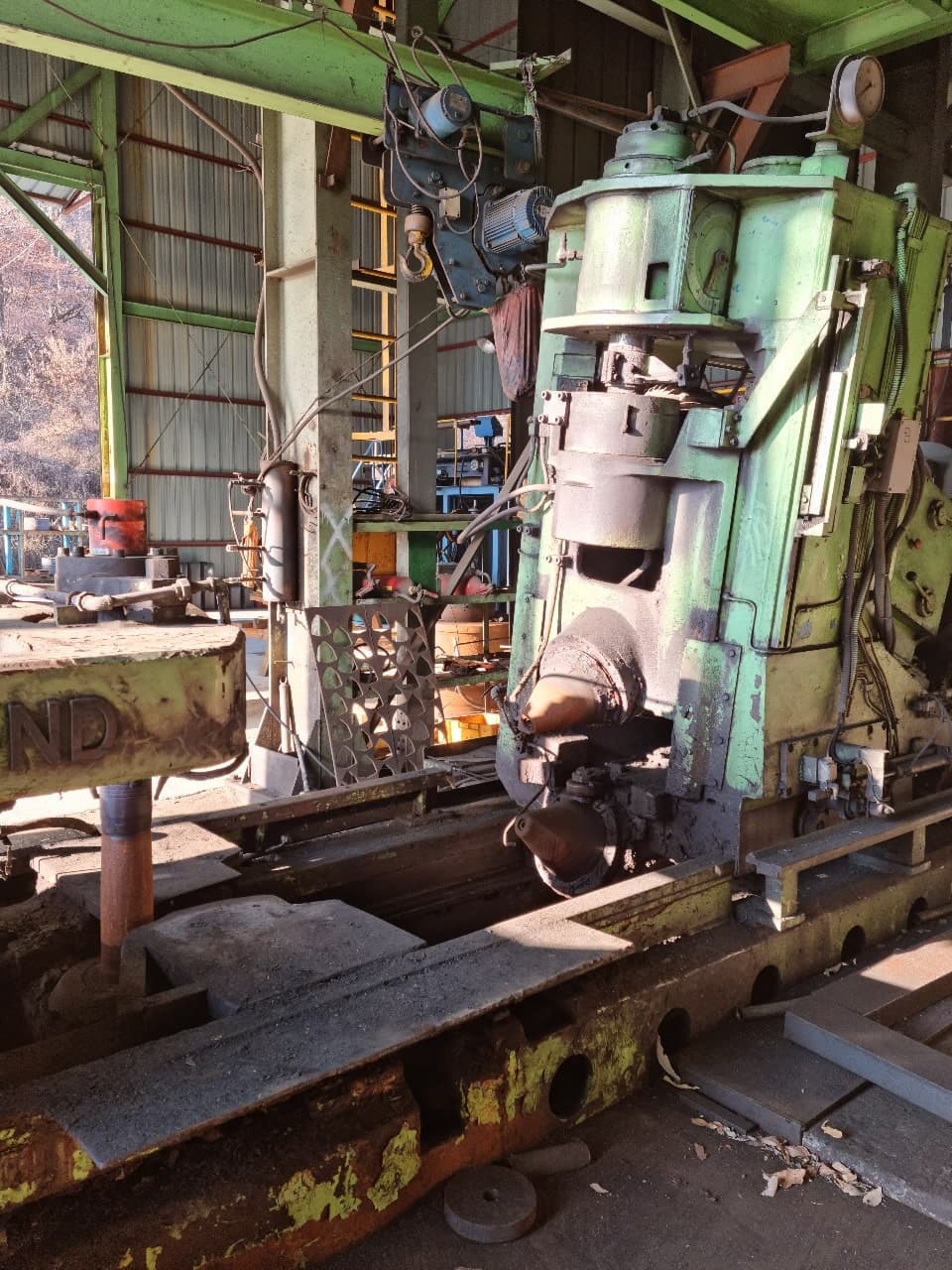

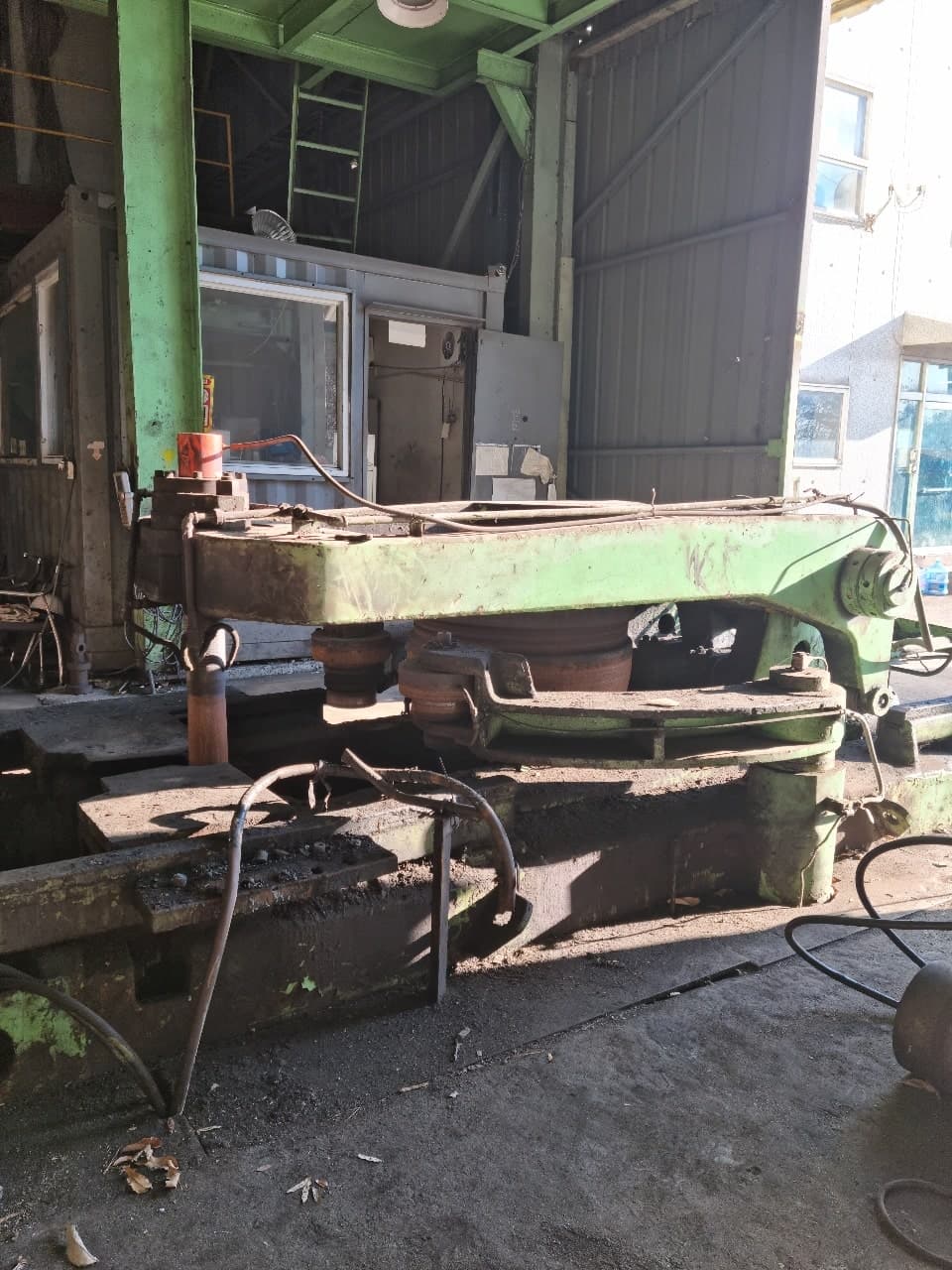

Laminage de bagues Wagner RAQ 50/80-2000 - 2000 mm
Spécifications techniques Wagner RAQ 50/80-2000 (ID:75981)
| Type | Ring rolling |
|---|---|
| Manufacturer | Wagner |
| Model | RAQ 50/80-2000 |
| Year of manufacture | 1965 |
| Year of overhaul | 2006 |
| Ring out diameter max. | 2000 mm |
| Ring height max. | 450 mm |
| Radial force | 80 ton |
| Axial force | 50 ton |

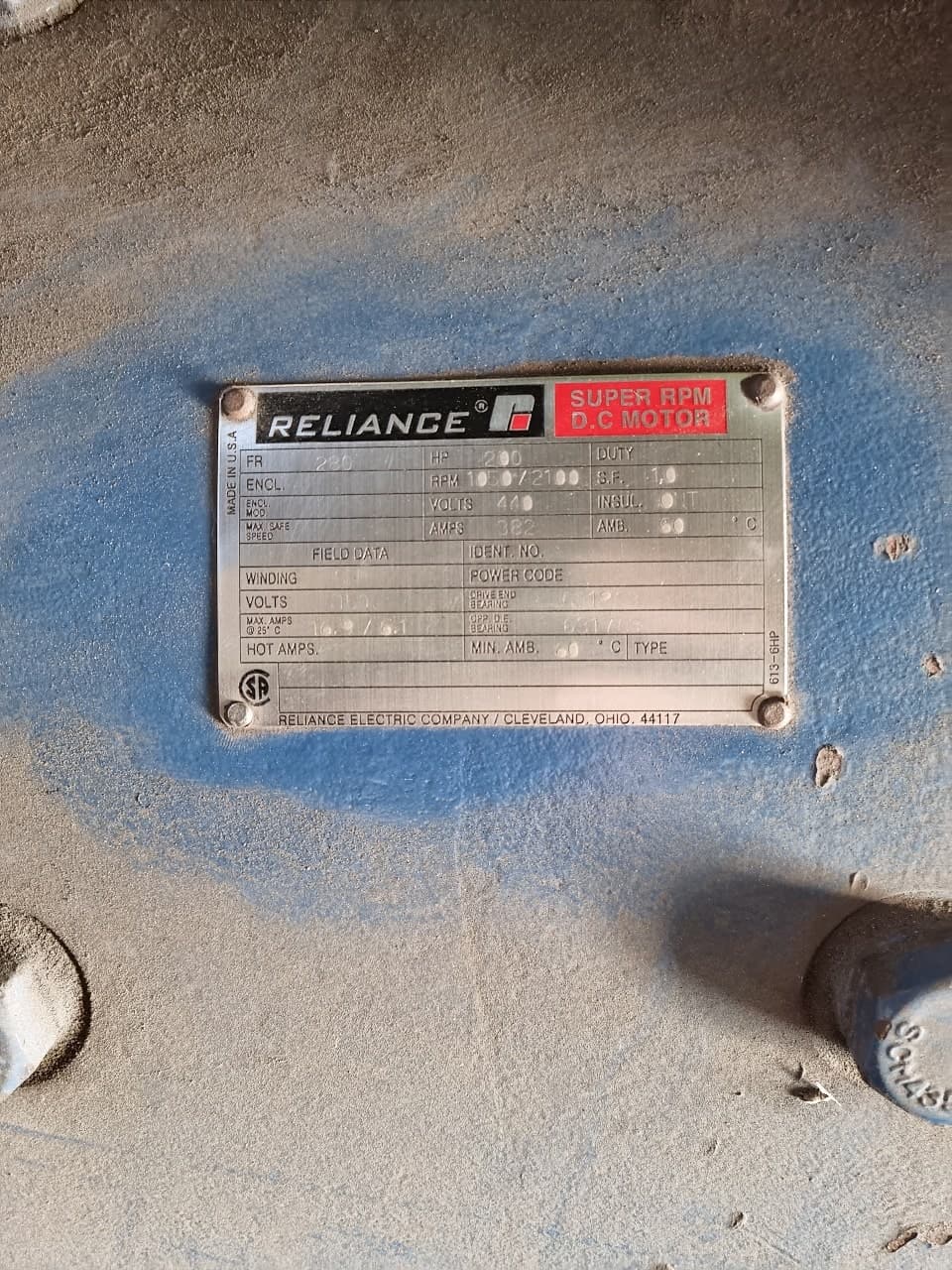

| Radial drive motor | 315 HP (161 KW) |
| Axial drive motor | 85 HP (63.75 KW) |
| PLC control panel | Mitsubishi |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Laminage de bagues Wagner - procédés et opérations technologiques
| Forgeage | Procédé de déformation plastique du métal, dans lequel la pièce change de forme sous l'effet de coups ou d'une pression statique. Lors du forgeage, la structure du métal se densifie, les hétérogénéités internes sont éliminées et les propriétés mécaniques du matériau sont améliorées. En conséquence, les produits forgés se distinguent par une grande résistance et une grande fiabilité en fonctionnement sous charges importantes. Le forgeage est utilisé à la fois pour produire des pièces finies et pour préparer des ébauches destinées à un estampage ultérieur. |
|---|---|
| Préformage | Le préformage prépare la pièce à l'opération principale d'estampage en lui donnant une forme approximative de la future pièce. Le métal est réparti dans la matrice pour faciliter le remplissage final et réduire l'usure de l'outil. Cette étape intermédiaire améliore la précision et la qualité du produit fini. |
| Ring rolling | Le laminage de bagues transforme une simple ébauche percée en une bague sans soudure de grand diamètre. Le métal est laminé entre des rouleaux rotatifs, augmentant progressivement le diamètre et réduisant l'épaisseur de paroi. Les fibres du matériau s'alignent circonférentiellement, donnant à la bague une résistance exceptionnelle. Cette méthode est utilisée pour produire des bagues de roulements, des brides et des viroles. |
