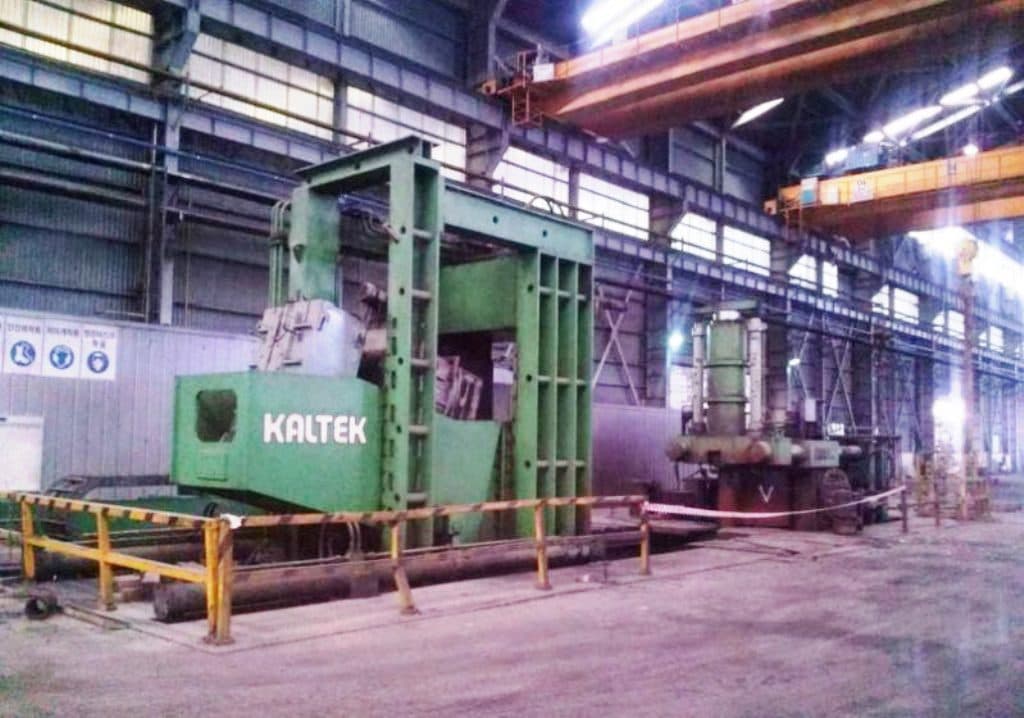

Laminage de bagues Kaltek 1200/6300 - 6300 mm
Spécifications techniques Kaltek 1200/6300 (ID:75563)
| Type | Ring rolling |
|---|---|
| Manufacturer | Kaltek |
| Model | 1200/6300 |
| Year of manufacture | 2008 |
| Outside Diameter of Finished Ring | 1200 — 6300 mm |
| Height of Finished Ring | 80 — 1000 mm |
| Inside Diameter of Ring Blank for Mandrel Diameter — 300mm | min 320 mm |
| Height of Ring Blank | max 1050 mm |
| Ring Weight | max approx 12000 kg |
| Radial Rolling Force | max 300 Ton |
| Main Roll Diameter | 1200 mm |
| Rolling Speed | max approx 1.7 m/sec |
| Horizontal Stroke of Mandrel | 1000 mm |
| Axial Rolling Force | 250 Ton |
| Length of Taper Theoretical | 1400 mm |
| Taper Cone Angle | 35 Degree |
| Horizontal Stroke of Axial Roll Stand | 5700 mm |
| Vertical Stroke of Upper Axial Roll | 1,050 mm |
| Max Distance Between the Axial Roll | 1120 mm |
| Main Roll Driving Motor | DC 710 kW x 570 Volt |
| Axial Roll Driving Motor | DC 710 kW x 570 Volt |
| Hydraulic Main Pump Motor | 4 Sets — 90 kW x 440 Volt x 60 Hz |
| Cooling Circulation Motor | 2 Sets — 3.7 kW x 440 Volt x 60 Hz |
| Hydraulic Pump | 4 Sets — A4V-180 (Rexroth) |
| Max Total Flow | 720 Liter/min |
| Grease Lubrication Unit | 2 Sets |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Laminage de bagues Kaltek - procédés et opérations technologiques
| Forgeage | Procédé de déformation plastique du métal, dans lequel la pièce change de forme sous l'effet de coups ou d'une pression statique. Lors du forgeage, la structure du métal se densifie, les hétérogénéités internes sont éliminées et les propriétés mécaniques du matériau sont améliorées. En conséquence, les produits forgés se distinguent par une grande résistance et une grande fiabilité en fonctionnement sous charges importantes. Le forgeage est utilisé à la fois pour produire des pièces finies et pour préparer des ébauches destinées à un estampage ultérieur. |
|---|---|
| Préformage | Le préformage prépare la pièce à l'opération principale d'estampage en lui donnant une forme approximative de la future pièce. Le métal est réparti dans la matrice pour faciliter le remplissage final et réduire l'usure de l'outil. Cette étape intermédiaire améliore la précision et la qualité du produit fini. |
| Ring rolling | Le laminage de bagues transforme une simple ébauche percée en une bague sans soudure de grand diamètre. Le métal est laminé entre des rouleaux rotatifs, augmentant progressivement le diamètre et réduisant l'épaisseur de paroi. Les fibres du matériau s'alignent circonférentiellement, donnant à la bague une résistance exceptionnelle. Cette méthode est utilisée pour produire des bagues de roulements, des brides et des viroles. |
