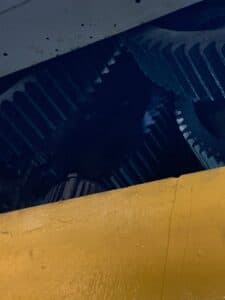

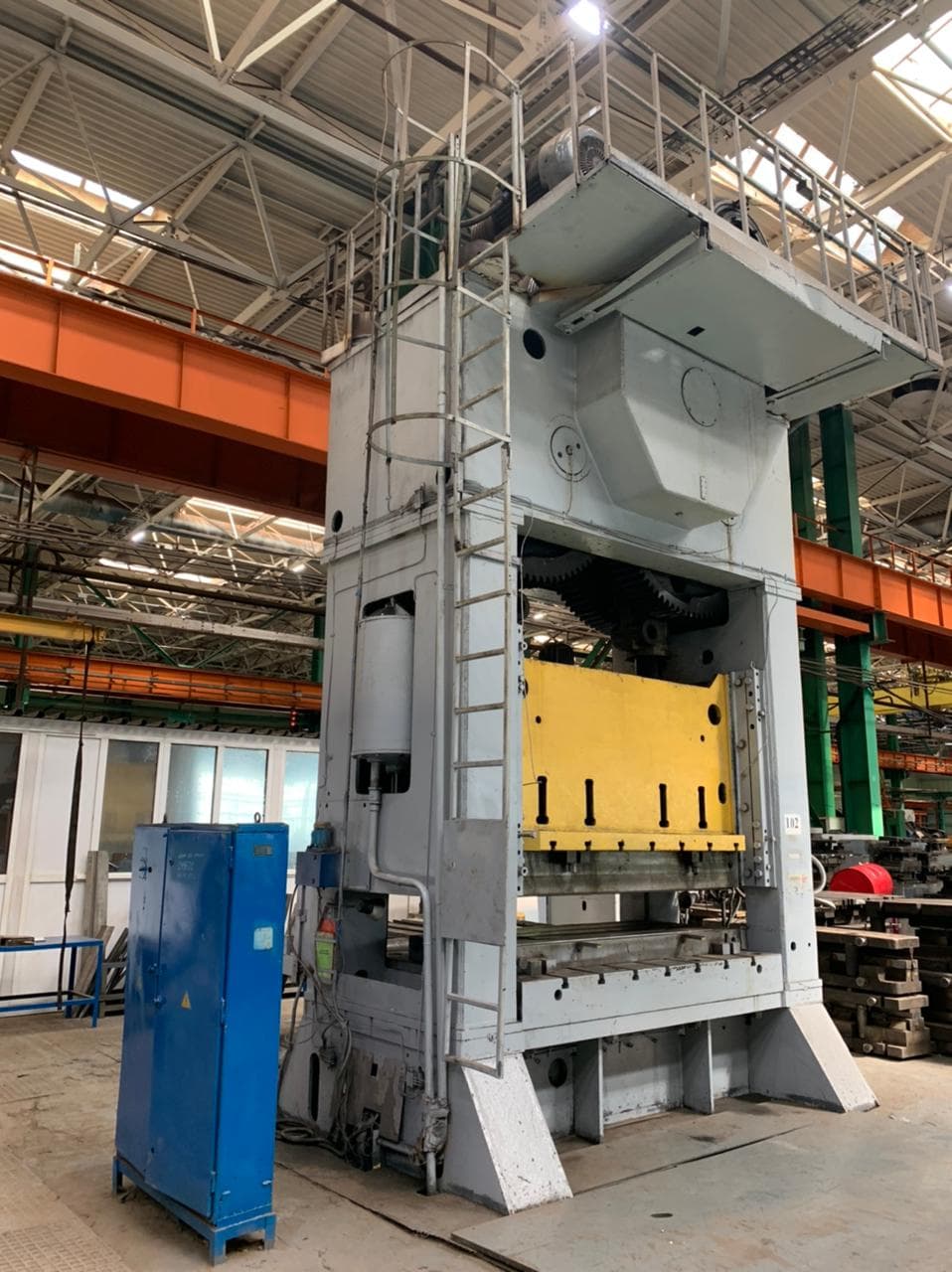

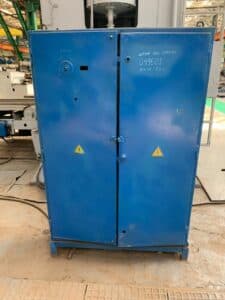

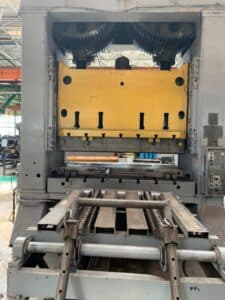

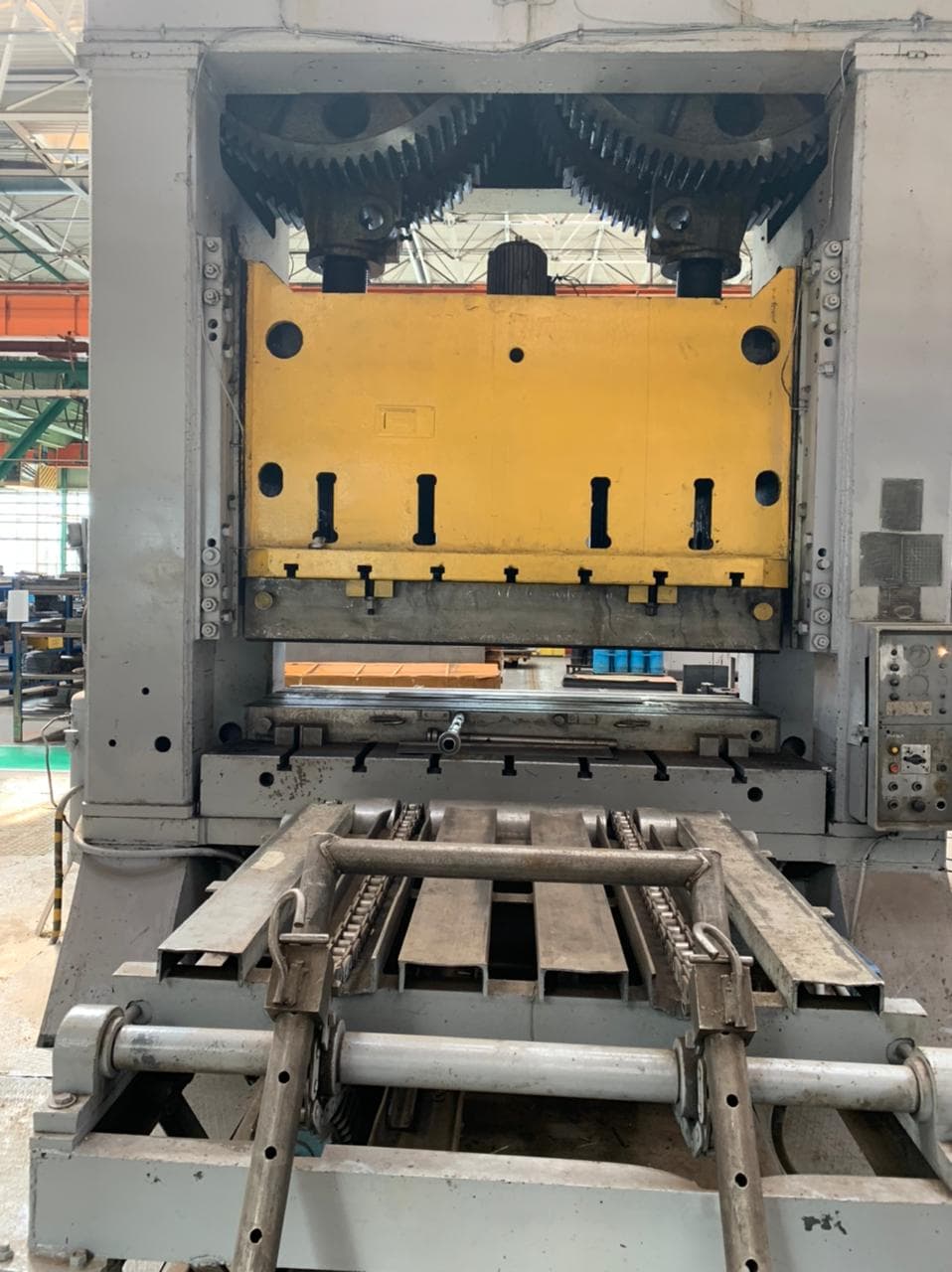

Presse d'estampage TMP Voronezh K3539 - 800 tonne
TMP Voronezh K3539 presse d'estampage - description
Spécifications techniques TMP Voronezh K3539 (ID:75972)
| Type | Stamping press |
|---|---|
| Manufacturer | TMP Voronezh |
| Model | K3539 |
| Year of manufacture | 1989 |
| Maximum force | 800 ton |
| Slider stroke length | 320 mm |
| Slider strokes per minute | 32 |
| Maximum distance between table and slider (in lower position of slider) | 950 mm |
| Size of adjustment of distance between down-stamp a plate and slider | 320 mm |
| The size from a table up to the top plane of a under-forginig plate | 630 mm |

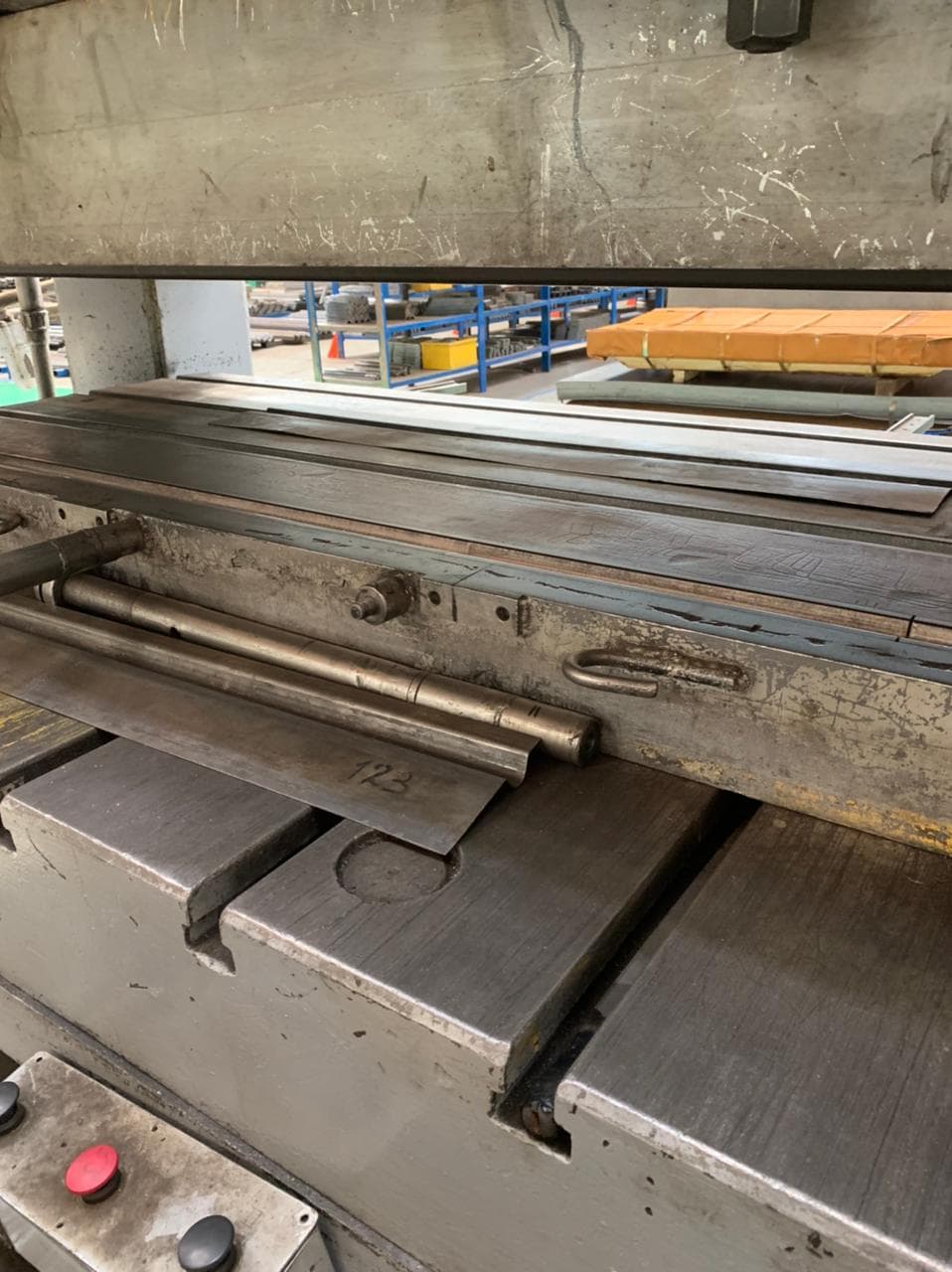

| Table overall dimensions | |
| — from left to right | 2800 mm |
| — from front to rear | 1600 mm |

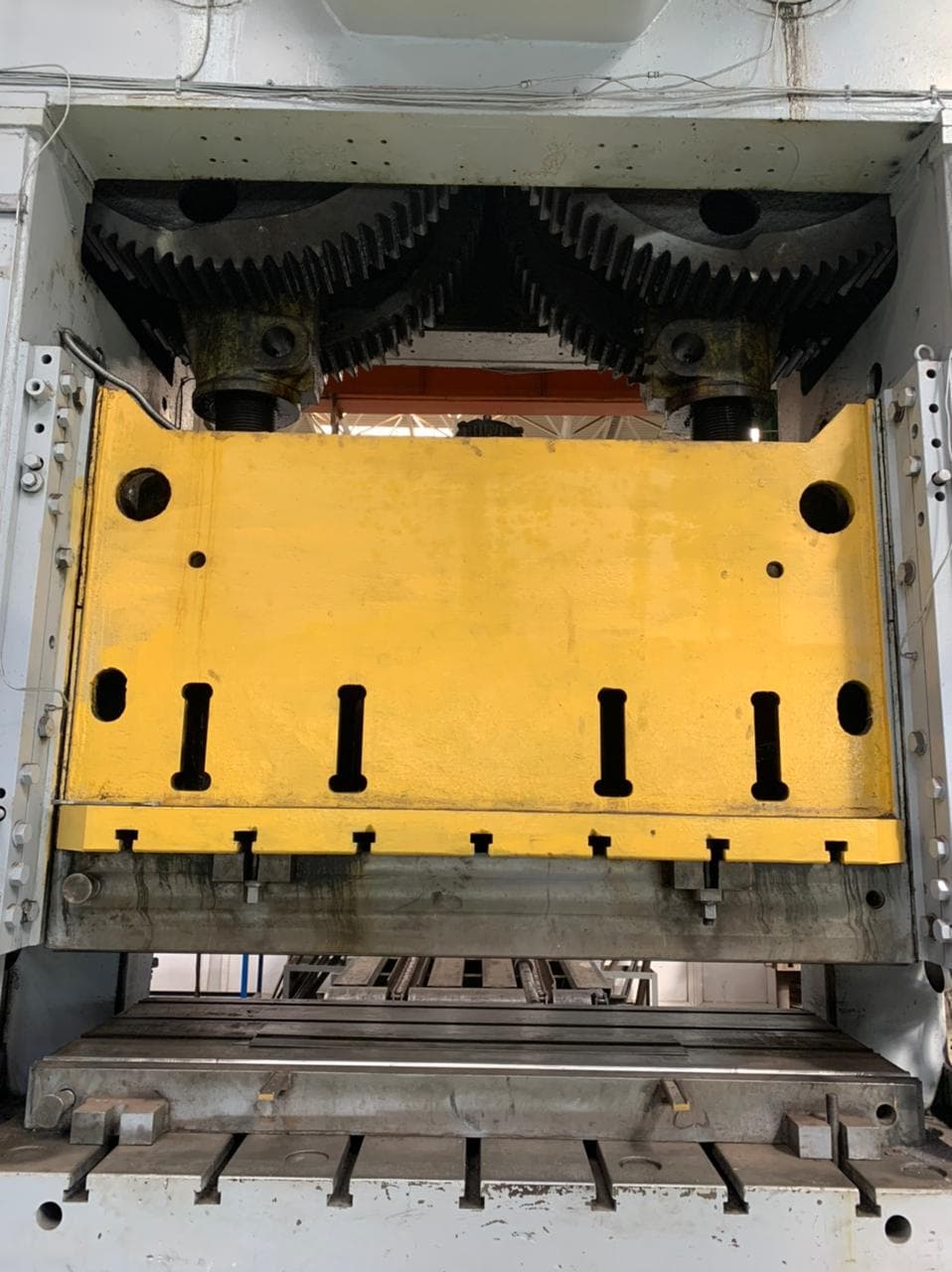

| Slider overall dimensions | |
| — from left to right | 2800 mm |
| — from front to rear | 1600 mm |
| The sizes of a lateral window in racks | |
| — width | 1700 mm |
| — height | 1800 mm |
| The greatest weight of details of the stamp suspended to a slider | 8000 mm |
| The greatest lump of a stamp | 18000 mm |
| Main electric motor power | 75 kW |
| Press overall dimensions | |
| — length | 5400 mm |
| — width | 5000 mm |
| — height | 7000 mm |
| Press weight | 80 ton |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse d'estampage TMP Voronezh - procédés et opérations technologiques
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
|---|---|
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Poinçonnage | Le poinçonnage de trous dans la tôle est réalisé dans une matrice : un outil à arêtes vives traverse la pièce, séparant le matériau selon un contour fermé. Le procédé est rapide et précis, ne laissant pas de bavures lorsqu'il est correctement réglé. Utilisé pour produire des trous, des fentes et des découpes dans les pièces en tôle. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
| Pliage | Le pliage donne à un flan de tôle un angle ou une courbure. Le métal est plié dans la matrice sous la force de la presse : les couches extérieures s'étirent, les couches intérieures se compriment et la partie médiane conserve sa longueur d'origine. L'opération permet de produire des pièces de géométrie spécifiée sans modifier l'épaisseur du matériau. |
