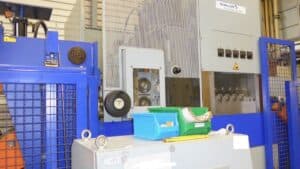

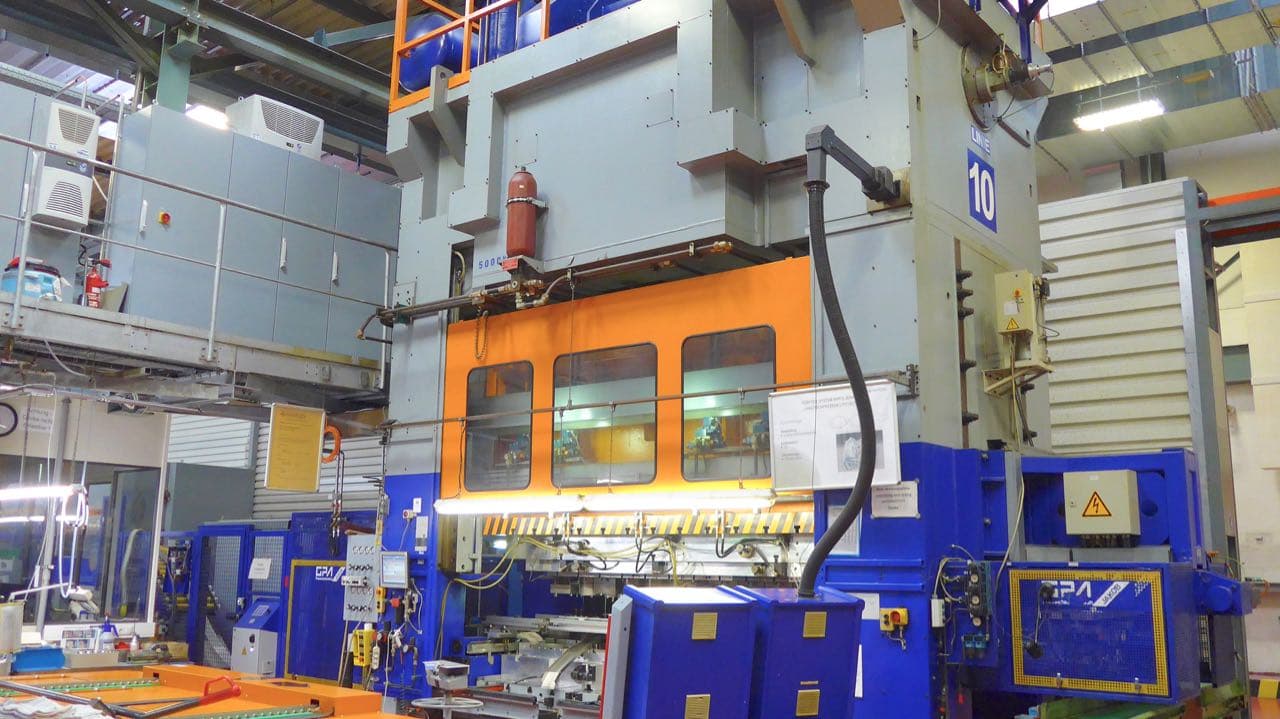

Presse d'estampage Kaiser KSTU ZA 5000 / 35 PK - 630 tonne
Kaiser KSTU ZA 5000 / 35 PK presse d'estampage - description
Spécifications techniques Kaiser KSTU ZA 5000 / 35 PK (ID:75796)
| Type | Stamping press |
|---|---|
| Manufacturer | Kaiser |
| Model | KSTU ZA 5000 / 35 PK |
| Year of manufacture | 1999 |
| Strokes (SPM) | 10-35 |
| Pressure | 630 ton |
| Stroke fix | 350 mm |
| Ram adjustment | 220 mm |
| Shut height (stroke down, adjustment up) | 1005 mm |
| Free frontal opening l-r | 3540 mm |
| Free lateral opening f-b | 950 mm |
| Table surface area | 3450 x 1400 mm |
| Ram surface area | 3500 x 1200 mm |
| Hole in table | 2.550 x 400 mm |
| Table height over floor | 735 mm |
| Required power | 139 kW |
| Dimensions L x W x H | 7000 x 3600 x 8400 mm |
| Weight | 146 ton |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse d'estampage Kaiser - procédés et opérations technologiques
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
|---|---|
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Poinçonnage | Le poinçonnage de trous dans la tôle est réalisé dans une matrice : un outil à arêtes vives traverse la pièce, séparant le matériau selon un contour fermé. Le procédé est rapide et précis, ne laissant pas de bavures lorsqu'il est correctement réglé. Utilisé pour produire des trous, des fentes et des découpes dans les pièces en tôle. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
| Pliage | Le pliage donne à un flan de tôle un angle ou une courbure. Le métal est plié dans la matrice sous la force de la presse : les couches extérieures s'étirent, les couches intérieures se compriment et la partie médiane conserve sa longueur d'origine. L'opération permet de produire des pièces de géométrie spécifiée sans modifier l'épaisseur du matériau. |
