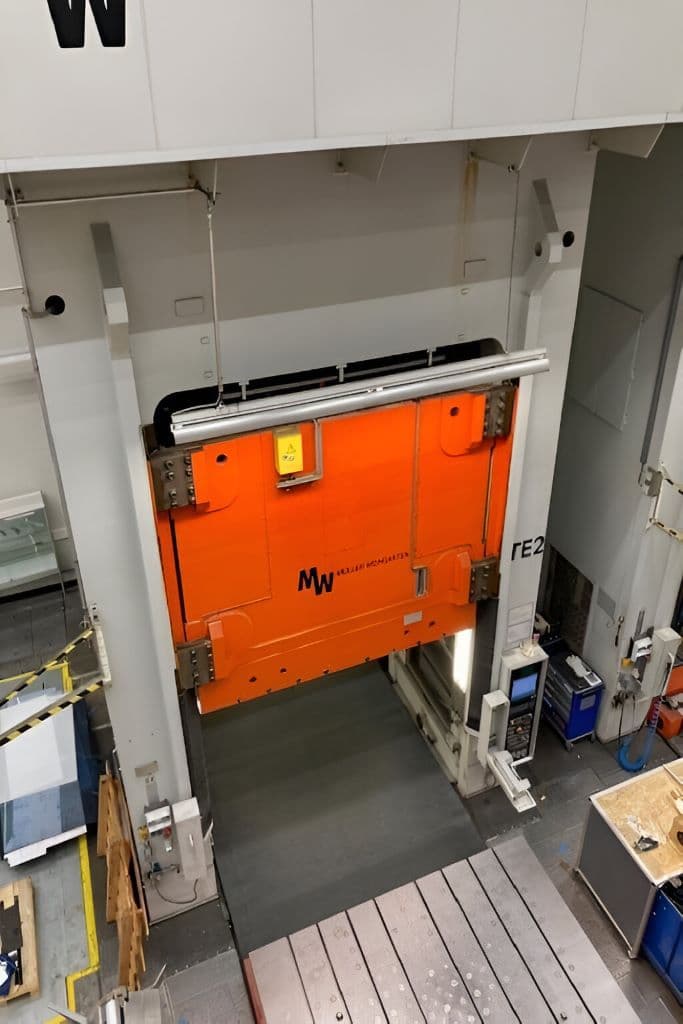

Presse d'estampage Muller Weingarten ZE 2000-30 - 2000 tonne
Muller Weingarten ZE 2000-30 presse d'estampage - description
Spécifications techniques Muller Weingarten ZE 2000-30 (ID:76269)
| Type | Stamping press |
|---|---|
| Manufacturer | Muller Weingarten |
| Model | ZE 2000-30 |
| Year of manufacture | 2004 |
| Capacity | 2000 ton |
| Slide cushion capacity | 200 ton |
| Bed cushion capacity | 400 tons (4 x 100 ton) |
| Press slide stroke | 1400 mm |
| Slide cushion stroke | 200 mm |
| Bed cushion stroke | 400 mm |
| Bed area | 3000 x 1900 mm |
| Slide area | 3000 x 1900 mm |
| Cushion area | 2450 x 1550 mm |
| Daylight (max) | 1800 mm |
| Daylight (min) | 400 mm |
| Lowering speed | 500 mm/s |
| Working speed up to | |
| — 345 ton | 170 mm/s |
| — 2000 ton | 26 mm/s |
| Return speed | 370 mm/s |
| Approx. height above floor | 8200 mm |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse d'estampage Muller Weingarten - procédés et opérations technologiques
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
|---|---|
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Poinçonnage | Le poinçonnage de trous dans la tôle est réalisé dans une matrice : un outil à arêtes vives traverse la pièce, séparant le matériau selon un contour fermé. Le procédé est rapide et précis, ne laissant pas de bavures lorsqu'il est correctement réglé. Utilisé pour produire des trous, des fentes et des découpes dans les pièces en tôle. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
| Pliage | Le pliage donne à un flan de tôle un angle ou une courbure. Le métal est plié dans la matrice sous la force de la presse : les couches extérieures s'étirent, les couches intérieures se compriment et la partie médiane conserve sa longueur d'origine. L'opération permet de produire des pièces de géométrie spécifiée sans modifier l'épaisseur du matériau. |
