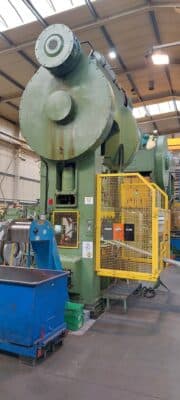

Presse d'estampage Schuler P2E2S 315/1.25 - 315 tonne
Schuler P2E2S 315/1.25 presse d'estampage - description
Spécifications techniques Schuler P2E2S 315/1.25 (ID:S93350)
| Type | Stamping press |
|---|---|
| Manufacturer | Schuler |
| Model | P2E2S 315/1.25 |
| Nominal force | 3150 kN / 315 ton |
| Table size | 1400 x 1300 mm |
| Maximum workpiece thickness | 5 mm |
| Maximum workpiece width | 600 mm |
| SPM | 20 |
| Maximum stroke | 100 mm |
| Slide adjustment range | 100 mm |
| Slide width | 1100 mm |
| Slide length along feed | 1100 mm |
| Maximum tool height | 560 mm |
| Minimum tool height | 460 mm |
| Maximum opening | 660 mm |
| Minimum opening | 460 mm |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse d'estampage Schuler - procédés et opérations technologiques
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
|---|---|
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Poinçonnage | Le poinçonnage de trous dans la tôle est réalisé dans une matrice : un outil à arêtes vives traverse la pièce, séparant le matériau selon un contour fermé. Le procédé est rapide et précis, ne laissant pas de bavures lorsqu'il est correctement réglé. Utilisé pour produire des trous, des fentes et des découpes dans les pièces en tôle. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
| Pliage | Le pliage donne à un flan de tôle un angle ou une courbure. Le métal est plié dans la matrice sous la force de la presse : les couches extérieures s'étirent, les couches intérieures se compriment et la partie médiane conserve sa longueur d'origine. L'opération permet de produire des pièces de géométrie spécifiée sans modifier l'épaisseur du matériau. |
| Coupage | Séparation du matériau en parties à l'aide d'un outil de coupe. Selon la tâche, la coupe est effectuée sur des presses, des cisailles ou des machines spéciales, séparant la pièce d'une tôle, d'une bande ou d'une barre. L'opération fournit des ébauches de la taille requise pour le formage ultérieur. |
