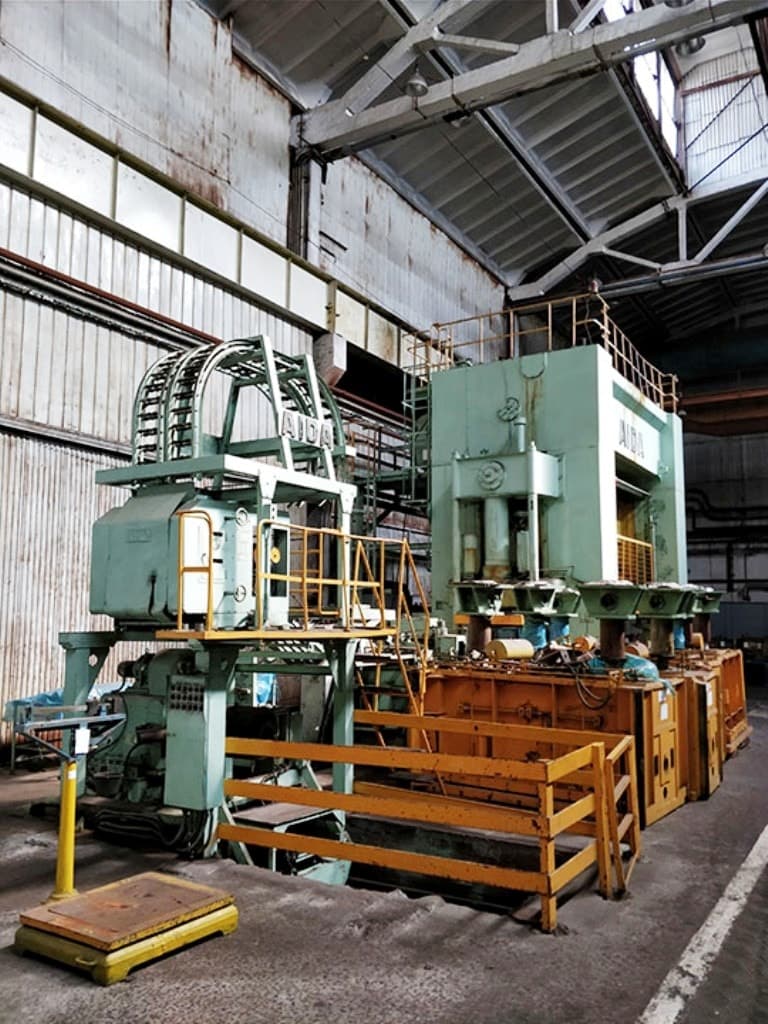

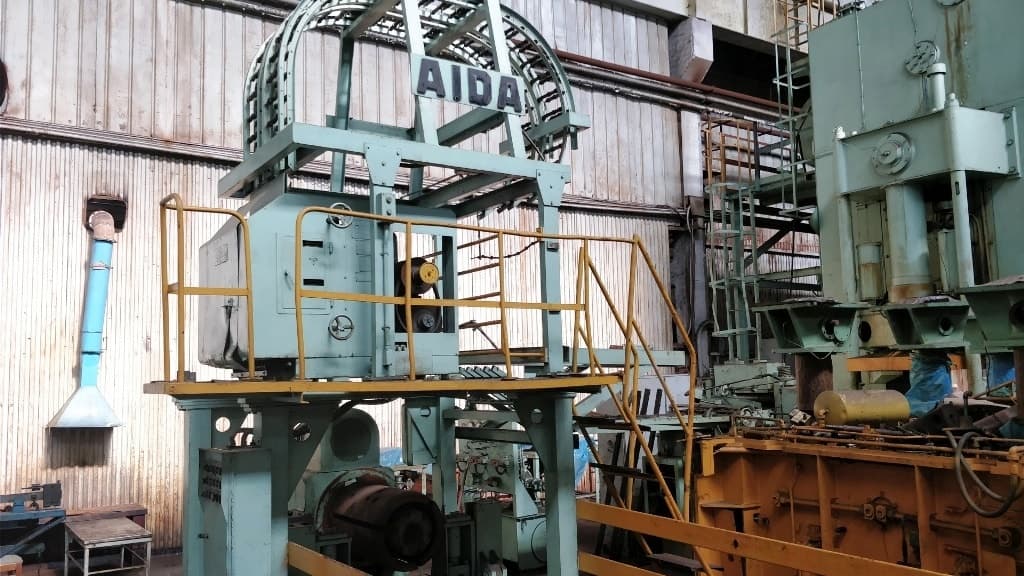

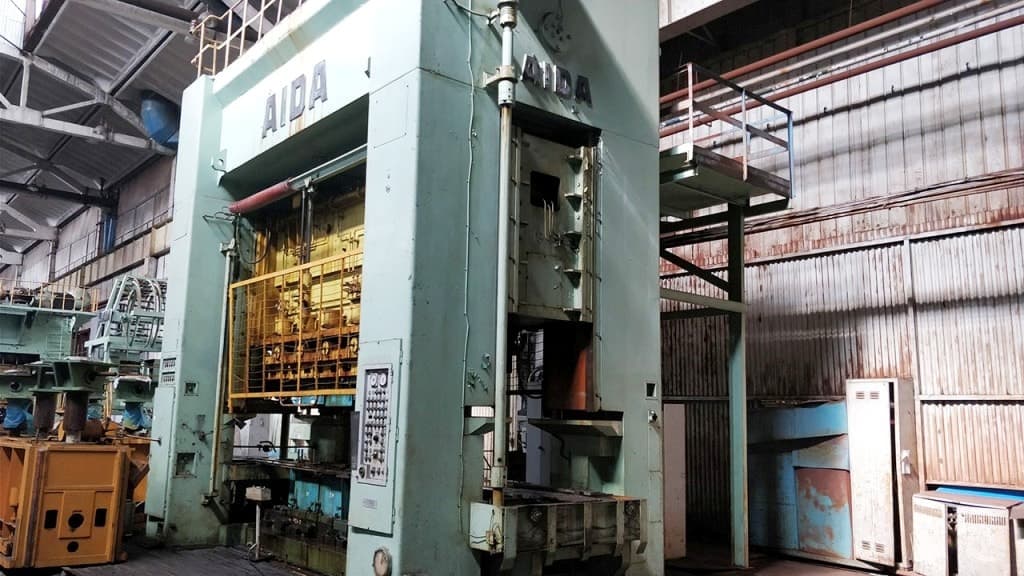

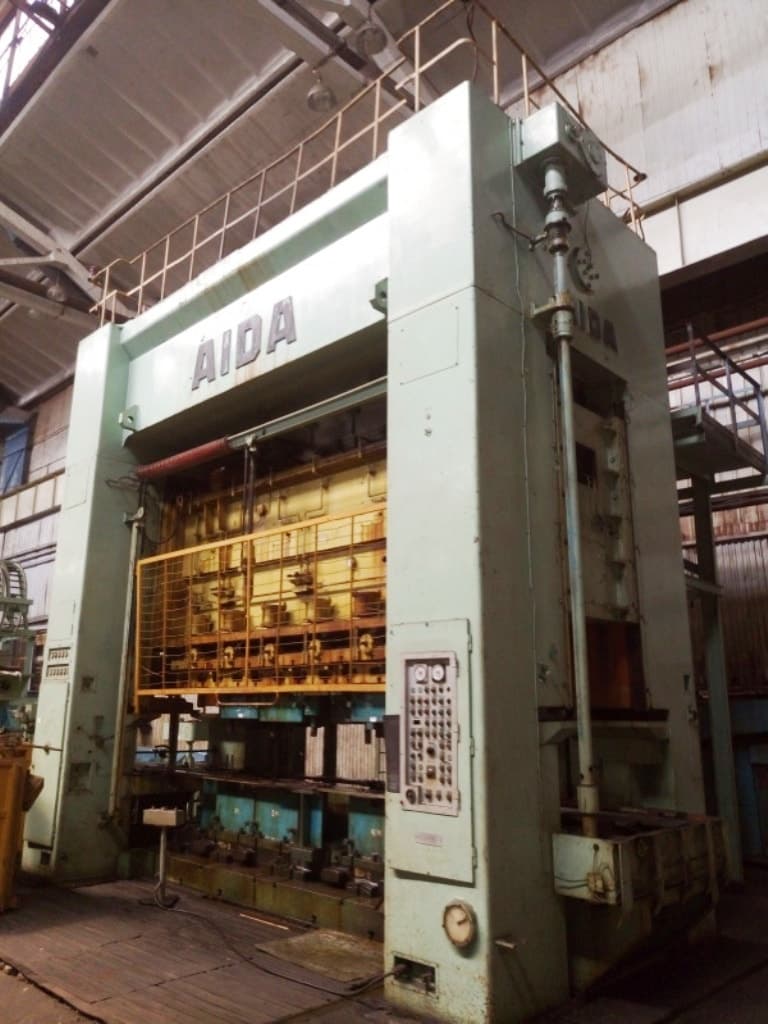

Presse d'estampage Aida FT2-40 - 400 tonne
Aida FT2-40 presse d'estampage - description
Spécifications techniques Aida FT2-40 (ID:75787)
| Type | Stamping press |
|---|---|
| Manufacturer | Aida |
| Model | FT2-40 |
| Capacity | 400 tons |
| Capacity at above dead center 13 mm | 400 tons |
| Capacity between columns | 400 tons |
| Max. permissible pressure of each stage | 150 tons |
| Max. capacity of blanking stage | 100 tons |
| Stroke per minute | 8-12 |
| Stroke length | 800 mm |
| Die height (adjustment up, stroke down) | 1400 mm |
| Blanking stroke | 120 mm |
| Die height of blanking stage | 580 mm |
| Adjustable length of blanking stage | 20 mm |
| Adjustable length of tool holder | 80 mm |
| Dimension of tool holder | 690 x 1150 mm |
| Pitch of each stage | 700 mm |
| Height of lower die from bolster to feed bar bottom surface | 800 mm |
| Thickness of bolster plate | 250 mm |
| Dimension of bolster plate | 4200 x 1400 mm |
| Max. drawing depth | 280 mm |
Veuillez noter : Les spécifications sont indicatives et sujettes à confirmation finale. Pour la disponibilité et le prix actuels, ainsi que les photos et les détails techniques, veuillez nous contacter.
Presse d'estampage Aida - procédés et opérations technologiques
| Estampage de tôles | L'estampage de tôle est une classe d'opérations de formage de pièces à partir de matériau en tôle à l'aide de matrices. La pièce est déformée dans l'outil sans changement significatif d'épaisseur, acquérant la forme spécifiée. Ce groupe comprend le découpage, le poinçonnage, le pliage, l'emboutissage et d'autres procédés réalisés sur des presses. L'estampage de tôle est la base de la production de masse de panneaux de carrosserie, de carters et d'autres pièces en métal mince. |
|---|---|
| Emboutissage | L'emboutissage transforme un flan plat en un produit creux. La tôle est serrée sur les bords tandis que l'outil presse la partie centrale, forçant le métal à s'écouler dans la cavité de la matrice et à former les parois. C'est ainsi que sont produits les godets, les capuchons, les carters et d'autres pièces à une face ouverte. |
| Poinçonnage | Le poinçonnage de trous dans la tôle est réalisé dans une matrice : un outil à arêtes vives traverse la pièce, séparant le matériau selon un contour fermé. Le procédé est rapide et précis, ne laissant pas de bavures lorsqu'il est correctement réglé. Utilisé pour produire des trous, des fentes et des découpes dans les pièces en tôle. |
| Découpage | Le découpage d'une pièce dans une tôle selon un contour fermé est réalisé sur une presse à l'aide d'une matrice de découpage. L'outil traverse le matériau, séparant la pièce finie de la tôle. La précision du contour et la propreté du bord déterminent la qualité du produit final. |
| Pliage | Le pliage donne à un flan de tôle un angle ou une courbure. Le métal est plié dans la matrice sous la force de la presse : les couches extérieures s'étirent, les couches intérieures se compriment et la partie médiane conserve sa longueur d'origine. L'opération permet de produire des pièces de géométrie spécifiée sans modifier l'épaisseur du matériau. |
